ВОССТАНОВЛЕНИЕ ВИНТОВЫХ ПАР, КАПИТАЛЬНЫЙ РЕМОНТ ВИНТОВЫХ БЛОКОВ ЛЮБОГО ПРОИЗВОДИТЕЛЯ

ВОССТАНОВЛЕНИЕ ВИНТОВЫХ ПАР

Большинство производителей компрессоров заявляют гарантию на работу без капитального ремонта компрессора до 40000 часов. При идеальных условиях, которых не бывает при реальной эксплуатации.

Время жизни современных опорных подшипников винтовой пары еще не достигло уровня, когда в течении этого времени не требуется вмешательства и их замены. В среднем и по честному, подшипники работают от 10000 до 20000 часов, в зависимости от качества подшипников установленных в винтовой блок на заводе и регулярности технического обслуживания у владельца компрессора. После наработки этого времени, появляется шум под нагрузкой в винтовой паре, нарастающий по мере увеличения износа еще 5000-15000 тысяч часов. В итоге, компрессор начинает перегреваться и винтовой блок клинит из-за изменившихся зазоров в винтовой паре. В случае серьезного перегрева торцы винтовой пары "привариваются" к корпусу, что резко увеличивает трудозатраты на ремонт винтового блока. Или подшипники разваливаются, оставляя за собой непредсказуемые повреждения - от локального перегрева винтовой пары, до задиров и колотых хвостовиков винтов.

В любом из этих случаев, выполним следующие работы:

- замена опорных подшипников винтовой пары.
- замена сальников винтовых валов.
- настройка рабочих зазоров винтового блока.
- восстановление рабочих торцов винтов.
- восстановление профиля винтов.
- восстановление хвостовика ведущего винтового вала.
- восстановление корпуса винтового блока.

Работы проводятся одинаково успешно, независимо от производителя винтового блока, будь то: Atlas Copco, Aerzener, GHH-Rand, Rotorcomp, Fini, Enduro, Tamrotor, Termomeccanica, VMC, отечественный Арсенал.

Пример проведения работ, нажмите на заголовок, чтобы просмотреть:

Ремонт винтового блока Atlas Copco 250 кВт

Сдвоенный винтовой блок из компрессора Atlas Copco GA 250 с прямой передачей через редуктор. Агрегат исправно работал в течении 5 лет, после чего после чего по нарастающей, появились шумы и вибрации при работе винтового блока. Вес 1100кг и размеры агрегата внушают уважение любому, кто стоит рядом с этим произведением инженерной мысли:

 Ремонт винтового блока Atlas Copco 250 кВт

После согласования объёма работ с заказчиком, провели дефектацию винтового блока с полной разборкой:

 После согласования объёма работ с заказчиком, провели дефектацию винтового блока с полной разборкой

Вскрытие показало полный износ опорных подшипников обоих винтовых пар, одной части чуть больше, второй чуть меньше, и небольшие локальные задиры на одном из винтовых блоков. По всей видимости, неудержимая мощь этого агрегата засосала и съела какой-то весьма твердый мусор:

 Вскрытие показало полный износ опорных подшипников обоих винтовых пар

Износ подшипников приближался к критическому, что в дополнение к мусору, также отразилось на торцах винтовых роторов:

 Износ подшипников приближался к критическому, что в дополнение к мусору, также отразилось на торцах винтовых роторов

В картере и закрытых полостях присутствовала металлическая стружка, что говорило о предельном износе подшипников и грядущем перегреве и заклинивании. Если бы не аккуратность и внимательность обслуживающего персонала компрессора, то еще немного и объемы ремонта возрасли бы в разы:

 В картере и закрытых полостях присутствовала металлическая стружка

После результатам дефектации заказали новые подшипники для винтовых пар, произвели их замену, а также замену подшипников редуктора. Собрали всю металлическую стружку, промыли картер, убрали все задиры на роторах и крышках. Аккуратно собрали и максимально точно и тщательно настроили оба винтовых блока, чтобы избежать перекосов по нагрузке при работе.

Теперь ближайшие 4-5 лет Заказчику не о чем беспокоится, кроме своевременной замены масла и фильтров на данном агрегате.

Ремонт винтового блока Atlas Copco 75 кВт

Винтовой блок из компрессора Atlas Copco GA75 VSD с зубчатой передачей. Беда подкралась со стороны электродвигателя Siemens, который разбил подшипники свои и соответственно шестеренчатого редуктора, что привело к заклиниванию. Шпонки на зубчатых шестернях не срезало и случилось то, что должно было случится - расколота малая шестерня и хвостовик ведущего ротора.
Анализ материала винтовой пары показал, что это обычный чугун. Эффективный с точки зрения трения, но плохо поддающийся ремонту. Это также объясняет, почему не срезана стальная шпонка и делает ремонт только интереснее.

 Убитая шестерня

Убитая шестерня:

Повреждения хвостовика ведущего вала:

 Повреждения хвостовика ведущего вала

 Повреждения хвостовика ведущего вала

Учитывая факт, что стоимость нового винтового блока в 4-5 раз дороже ремонта, решение клиентом было принято незамедлительно.

Восстановили хвостовик и шпоночный паз

Восстановили хвостовик и шпоночный паз. Еще раз обращаем внимание, что материал винтов - чугун:

 Заказали и установили новую шестерню

Заказали и установили новую шестерню:

 Само собой, поменяли опорные подшипники, попутно улучшив конструкцию

Само собой, поменяли опорные подшипники, попутно улучшив конструкцию - вместо одного упорно-радиального подшипника установили два, что зафиксировало рабочий зазор в винтовой паре и сделало её еще более надежной, нежели при выпуске с завода:

Ремонт винтового блока Rotorcomp NK100 22кВт

Ремонт винтового блока Rotorcomp NK100 22кВт

Винтовой блок Rotorcomp из состава компрессора Renner-Kompressoren прибыл к нам на ремонтную базу в заклиненном состоянии, честно отработав свои 5 лет с 2007 года:

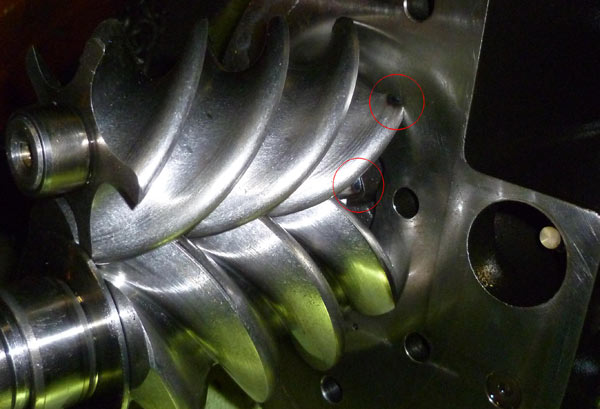

 износ опорных подшипников достиг критических допусков

Несмотря на регулярное обслуживание компрессора время взяло свое, износ опорных подшипников достиг критических допусков, масло уже не помогало в охлаждении винтовой пары и винтовые роторы уперлись в рабочую поверхность, приварившись к ней. Этот тип ремонта всегда непредсказуем по объему работ и получив карт-бланш от Заказчика приступили к разборке винтового блока. Было принято решение разбирать медленно и нежно, чтобы свести к минимуму повреждения при разъеме приварившихся частей. После упорной борьбы за сохранность, винтовая пара сдалась с минимальными потерями для кошелька Заказчика:

 Повреждения крышки винтового блока тоже свели к минимуму

Повреждения крышки винтового блока тоже свели к минимуму:

Восстановили рабочие поверхности торцов винтов и плоскость крышки с помощью сварки, токарного и фрезерного станков, а также бесценных знаний и опыта наших механиков. Заменили опорные подшипники винтовой пары. Собрали и настроили винтовой блок. Вернули Заказчику с комментариями к кому обращаться и что делать, когда через 4-5 лет жесткой эксплуатации компрессора, рабочая температура масла снова начнет расти.
