Монтаж трубных соединений
Для расчета трубных соединений перейдите сюда
Как выбрать материал для трубопровода сжатого воздуха?
Для изготовления трубопроводов сжатого воздуха могут быть использованы несколько материалов.
Выбор материала зависит не только от его стоимости, а так же как и другие параметры в системе сжатого воздуха, от нескольких факторов.
Основные из них:
• качество сжатого воздуха
• размеры труб
• давление
• условия окружающей среды
• объём монтажных работ
• стоимость материала
• перепад давления
• износостойкость.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ НАИБОЛЕЕ ЧАСТО ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБОПРОВОДОВ СЖАТОГО ВОЗДУХА:
Сталь
• трубы с резьбой: недорогие, есть различные виды форм
• бесшовные: есть различные номинальные диаметры; но: имеют низкую коррозионную стойкость и высокое сопротивление движению потока
• гальванизированные: стойкие к коррозии; но: имеют высокое сопротивление движению потока
• из нержавеющей стали: стойкие к коррозии, имеют низкое сопротивление движению потока, герметичные; но: имеют ограниченное число видов форм, дорогие.
Медь
• стойкие к коррозии, низкое сопротивление движению потока; но требуют высокого технического уровня по прокладке и пайке трубопровода.
Пластик
• полипропиленовые (РPR)
• полиамидные (РА)
• полиэтиленовые (РЕ)
• акрилнитрил-бутадиен-стиролполимерные (ABS)
• следующее применимо для всех пластиков: различные виды форм, не подвержены коррозии, как правило просты в установке; но: обладают высоким расширением по длине, низкой эластичностью под давлением при повышении температур.
Обычно максимальное расчетное давление трубы указано в ее спецификации (обозначение PN и далее величина давления в бар, например PN16).
На сегодняшний день самым популярным материалом для прокладки пневмопроводов является полипропилен. PPR-трубы легки в монтаже, имеют относительно невысокую стоимость и выдерживают давление сжатого воздуха до 20 бар. Основные диаметры (внешние) полипропиленовых труб: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Внутренние диаметры зависят от максимального давления на которое они расчитаны и соответственно зависят от толщины стенок труб, поэтому при выборе материалов пневмопровода нужно внимательно ознакомиться с характеристиками выбранной для монтажа PPR-трубы.
Основные "секреты" при прокладке PPR-труб:

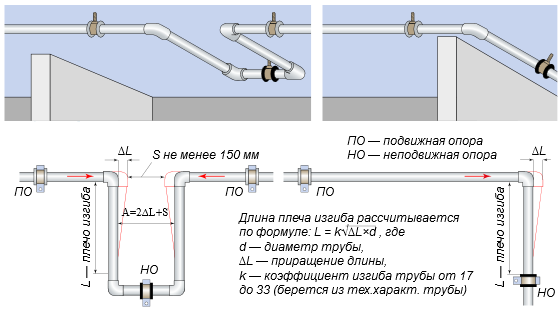

- для жестких полипропиленовых труб изготавливают Г- или П-образные или используют покупные петлеобразные компенсаторы. Размеры Г- и П-образных компенсаторов рассчитываются. Длина изгибаемого плеча зависит от жесткости трубы, которая задается специальным коэффициентом учитывающим безопасный изгиб трубы. Коэффициент указывается в технических характеристиках материала труб, чаще всего для полипропиленовых (РР) — 25.
Пример:
- диаметр трубы d 32 мм
- коэффициент изгиба k для PPR-туб равен 25
- длина трубопровода 5 метров
- разница температуры (темп.сжатого воздуха после компрессора 600С - темп. окр.среды 200С) = 400С

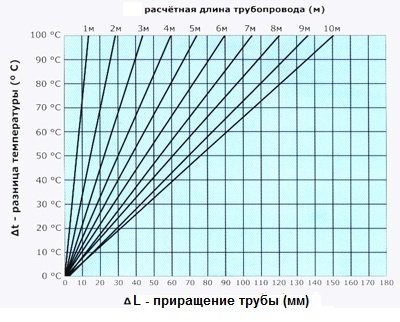

- приращение длины ΔL (по графику) составляет 30 мм
- длина плеча изгиба L (по формуле) = 774 мм
- ширина плеча A = 2 x 30 мм +150 мм = 210 мм.
- Чаще всего, П- и Г-образные компенсаторы получаются автоматически, при обходе трубой различных строительных конструкций. Если магистраль прямая и длинная, то компенсаторы в ней нужно заранее запроектировать как на стояках, так и на отводах.
- Вопрос теплового расширения полимерных трубопроводов во многом решается правильным использованием опор и выбором конфигурации трубной разводки. Нужно создать как можно более гибкую эластичную систему с минимумом жестких коротких узлов, имеющих малую способность к деформации.
- При размещении труб на стенах и потолках не рекомендуется использовать неподвижные опоры. Для потолочных креплений хорошим решением являются опоры с ремешком. Количество поддерживающих опор должно быть небольшим, предпочтение надо отдавать специальным пластмассовым опорам, которые не повреждают поверхность трубы. Тем не менее рекомендуется использовать подвижные пластиковые опоры с интервалом 20–30 диаметров трубы.
- Неподвижными опорами, как правило, фиксируют тяжелые трубные узлы или тяжелые элементы трубопровода, не имеющие собственных креплений (например, фильтры или краны). Во всех случаях необходимо продумать совместное размещение фитингов и подвижных опор: при линейном удлинении трубы, фитинги не должны будут упереться в буртики опор. И другой случай, если подвижные опоры разместить с обеих сторон от фитинга вплотную к нему, то такой способ монтажа превращает это место крепления в неподвижную опору.

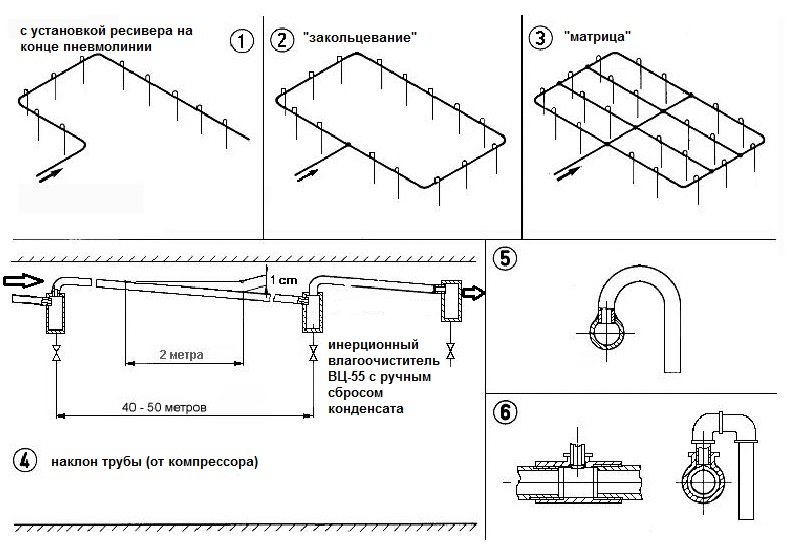

- Основные рекомендуемые схемы монтажа пневмотрубопровода:
Трубный монтаж , это технология которая требует качественной и квалифицированной работы. В зависимости от эксплуатационных требований, нагрузки выбирают материал монтажных труб и вид их соединений: медных, бронзовых, углеродных сплавов,полиэтилена, винипласта и других материалов.
Специалисты нашей компании проводят соединения для: монтаж полипропиленовых труб, гидравлических трубопроводов, пневмолиний, линий сжатого воздуха, трубные линии для пара и воды. Особое внимание уделяется качеству и надежности соединения труб. Мы используем различные виды соединений труб: резьбовые, сварные, склеенные. В дальнейшем все трубные соединения защищают от воздействия коррозии и различных механических повреждений.
В целях оптимизации расходов мы произведем монтаж по кратчайшему пути с соблюдением всех требований безопасности и технологий монтажа. Так же учитывается удобство дальнейшего обслуживания, свободный доступ ко всем соединениям для легкого демонтажа.
ЦЕНА МОНТАЖА ТРУБ
Стоимость монтажа рассчитывается индивидуально в зависимости от условий, материала и назначения трубной системы. Для бесплатной консультации вы можете позвонить или написать нам.
