Фильтры газовые HFA, HFB

Фильтры газа типа HFA, HFB предназначены для очистки природного газа от механических примесей. Фильтры устанавливаются на газопроводах перед измерительными приборами, запорно-регулирующей арматурой и т.д. Могут комплектоваться следующим дополнительным оборудованием:

- одним или сдвоенными дренажными шаровыми кранами;
- индикатором засорения;
- манометром или дифференциальным манометром с дистанционным извещением;
- датчиком давления;
- уровнемером.

Фильтрующий элемент изготавливается из армированного синтетического фетра. Фильтрующая способность — 3-5-50 микрон — 98%. Рабочая температура — от –20˚С до +60˚С (возможно исполнение от –40˚С до +60˚С ).

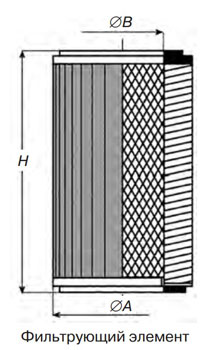

Фильтрующий элемент

Тип	G 0,5	G 1	G 1,5	G 2	G 2,5	G 3	G 4	G 5	G 6
H, мм	120	165	210	270	283	320	415	470	625
Ø A, мм	80	95	120	165	200	252	299	390	475
Ø B, мм	35	50	69	86	110	138	186	246	320
Площадь поверхности фильтра, м2	0,06	0,125	0,23	0,47	0,725	0,95	1,45	2,30	4,20

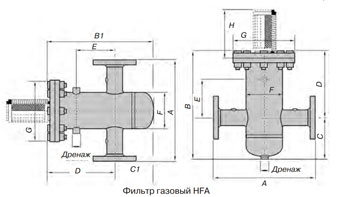

Фильтры газовые HFA схема

Тип	Номинальный диаметр, мм			Дре- наж, мм	A	B	B1	C	C1	D	E	F	G	H	Тип карт- риджа	Масса, кг	Общий объем, л
HFA/0,5	25	32	40	20	300	368	350	156	138	212	90	114	220	120	G0,5	22	3
HFA/1		40	50	20	400	443	426	178	161	265	120	141	250	165	G1	22	5
HFA/1,5	50	65	80	20	450	528	512	207	191	321	148	168	285	210	G1,5	37	8
HFA/2		80	100	20	500	642	624	237	215	409	234	219	340	270	G2	52	19
HFA/2,5		100	125	20	600	744	726	271	253	473	237	273	405	283	G2,5	75	35
HFA/3		125	150	20	650	852	835	310	293	542	298	324	460	320	G3	100	60
HFA/4		150	200	25	800	1032	1010	360	338	672	405	406	580	415	G4	155	115
HFA/5		200	250	25	900	1192	1172	444	424	748	450	508	715	470	G5	240	210
HFA/6		250	300	25	1100	1490	1787	487	470	1003	912	609	812	625	G6	330	385

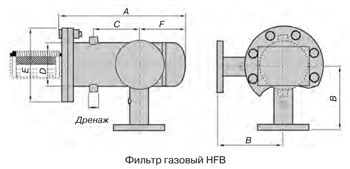

Фильтры газовые HFB схема

Тип	Номинальный диаметр, мм			Дре- наж, мм	A	B	C	D	E	F	Тип кар- триджа	Масса, кг	Общий объем, л
HFB/0,5	25	32	40	20	360	150	115	114	220	138	G0,5	22	3
HFB/1		40	50	20	425	200	120	141	250	159	G1	22	5
HFB/1,5	50	65	80	20	512	230	148	168	285	190	G1,5	37	8
HFB/2		80	100	20	825	250	234	219	340	215	G2	52	19
HFB/2,5		100	125	20	726	300	239	273	405	254	G2,5	75	35
HFB/3		125	150	20	837	350	300	324	460	293	G3	100	60
HFB/4		150	200	25	1078	400	405	406	580	336	G4	155	115
HFB/5		200	250	25	1250	450	450	508	715	425	G5	240	210
