Фильтры газовые

Газовые фильтры применяют для механической очистки проходящего через них газа от песка, ржавчины и других мелких частиц. При правильном подборе фильтра обеспечивается высококачественная очистка газа, способствующая эффективной работе всей газопотребляющей системы, защите от повреждений ее элементов. Это значительно продлевает бесперебойный режим эксплуатации и позволяет увеличить время между ремонтными работами.

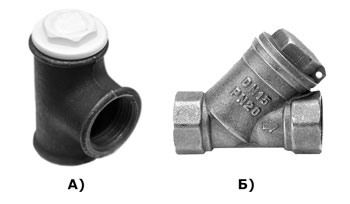

Фильтры газовые поворотные и прямоточные

По направлению движения газа фильтры можно разделить на поворотные А) и прямоточные Б)

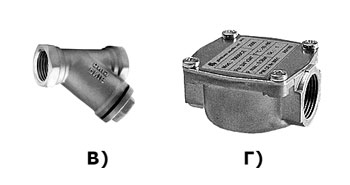

Фильтры газовые линейные и угловые

А по конструктивному исполнению различают линейные В) и угловые Г)

В конструкции фильтра основным элементом является фильтрующий материал, к которому предъявляются особые требования: он должен быть нейтральным к химическим свойствам газа, не разрушаться при эксплуатации и очистке.

В зависимости от используемого фильтрующего материала различают волосяные (капроновая нить или конский волос) и сетчатые фильтры (плетеная металлическая сетка).

Сетчатые отличаются повышенной тонкостью и интенсивностью очистки, в процессе эксплуатации пропускная способность таких фильтров уменьшается, но параметры очистки
становятся только лучше. В волосяных наоборот, за счет разрушения фильтрующего материала, пропускная способность увеличивается, а характеристики очистки снижаются.

Тип фильтров, исходя из

используемого фильтрующего материала

Рабочий перепад давления, Па

не более

Перепад до начала работы

и после промывки, Па

Волосяные

10000

4000 - 4500

Сетчатые

5000

2000 - 2500

Принцип работы газовых фильтров

Фильтрационная очистка обеспечивается внутренней конструкцией фильтра. Поток газа входит в фильтр либо под углом, либо без изменения угла потока газа. В первом случае происходит закрутка потока газа перпендикулярно оси корпуса фильтра, а во втором случае улавливаемые частицы отделяются от потока фильтрующим материалом и попадают в нижнюю накопительную часть.

Для очистки фильтра перекрывают поток газа до и после него с помощью запорной арматуры. После этого снимают пробку из корпуса, вынимают кассету или сетку и тщательно промывают (в случае использования сетчатых фильтров) или стряхивают накопившиеся твердые частицы и прополаскивают в растворителе (в случае использования волосяных фильтров, в качестве растворителя применяют бензол, ксилол и др.).

Сводная таблица технических характеристик основных газовых фильтров

№п/п	Фильтр	ДУ	Максимальное рабочее давление, МПа	Максимальная пропускная способность, м3/ч
1	Чистильщик-25	25	1,2	370
2	Чистильщик-32	32	1,2	700
3	Чистильщик-40	40	1,2	750
4	Чистильщик-50	50	1,2	2000
5	ФГ-50СУ (П,А,С,)	50	1,6	8000
6	ФГ(ФС)-25	25	1,2	370
7	ФГ(ФС)-32	32	1,2	700
8	ФГ(ФС)-40	40	1,2	750
9	ФГ(ФС)-50	50	1,2	2000 (4000)
10	ФГ-50С	50	1,6	8000
11	ФГ-25 (ФГ-32)	32	1,2	330
12	ФГ-40 (ФГ-50)	50	1,2	6000
13	ФГ-80	80	1,2	15000
14	ФГ-100	100	1,2	20000
15	ФС-80	80	1,2	15000
16	ФС-100	100	1,2	20000
17	ФС-150	150	1,2	35000
18	ФС-200	200	1,2	50000
19	ФГ-50	50	1,2	8000
20	ФГ-80	80	1,2	12000
21	ФГ-100	100	1,2	16000
22	ФГ-150	150	1,2	30000
23	ФГ-200	200	1,2	60000
24	ФГ-300	300	1,2	100000
25	ФГ-50	50	1,2	9000
26	ФГ-80	80	1,2	15000
27	ФГ-100	100	1,2	20000
28	ФГ-150	150	1,2	35000
29	ФГ-200	200	1,2	50000
30	ФГ-200В	200	1,2	100000
31	ФГ-50Ф	50	1,2	9000
32	ФГ-80Ф	80	1,2	15000
33	ФГ-100Ф	100	1,2	20000
34	ФГ-150Ф	150	1,2	35000
35	ФГ-200Ф	200	1,2	50000
36	ФГ-200ВФ	200	1,2	100000
37	Кордон-50	50	1,2	5000
38	Кордон-80	80	1,2	15000
39	Кордон-100	100	1,2	20000
40	Кордон-150	150	1,2	35000
41	Кордон-200	200	1,2	50000
42	Кордон-250	250	1,2	75000
43	Кордон-300	300	1,2	90000
44	Кордон-400	400	1,2	190000
45	ФГ-80	80	1,2	15000
46	ФГ-100	100	1,2	20000
47	ФГ-150	150	1,2	35000
48	ФГ-200	200	1,2	50000
49	ФГ-250	250	1,2	75000
50	ФГ-300	300	1,2	90000
51	ФГ-400	400	1,2	120000
52	ФГ-500	500	1,2	150000
53	ФГС-50ВО с ДПД	50	1,6	5000
54	ФГ16-50	50	1,6	3200
55	ФГ16-50-В	50	1,6	2700
56	ФГ16-80	80	1,6	7650
57	ФГ16-80-В	80	1,6	6500
58	ФГ16-100	100	1,6	11850
59	ФГ16-100-В	100	1,6	10900
60	ФГ-50	50	1,2	8000
61	ФГ-80	80	1,2	16000
62	ФГ-1,6-50 (с ИПД)	50	1,6	3200
63	ФГ-1,6-80 (с ИПД)	80	1,6	7650
64	ФГ-1,6-100 (с ИПД)	100	1,6	11850
65	ФГВ-50/1	50	1,2	1000
66	ФГВ-50/6	50	1,2	6000
67	ФГВ-80/15	80	1,2	15000
68	ФГВ-150/35	150	1,2	35000
69	ФГКР-9-50-1,2	50	1,2	9000
70	ФГКР-14-80-1,2	80	1,2	14000
71	ФГКР-19-100-1,2	100	1,2	19000
72	ФГКР-28-150-1,2	150	1,2	28000
73	ФГ-1,7-32-1,2	32	1,2	1700
74	ФГ-2.0-50-1.2	50	1,2	2000
75	ФГ-9-50-1,2	50	1,2	9000
76	ФГ-14-80-1,2	80	1,2	14000
77	ФГ-19-100-1,2	100	1,2	19000
78	ФГ-32-150-1,2	150	1,2	32000
79	ФГ-45-200-1,2	200	1,2	45000
80	ФГ-68-250-1,2	250	1,2	68000
81	ФГ-100-300-1,2	300	1,2	100000
82	ФГ-190-400-1,2	400	1,2	190000
83	ФГМ-150-1,2	150	1,2	25000
84	ФГМ-200-1,2	200	1,2	45000
85	ФГМ-100-300-1,2	300	1,2	100000
86	ФГМ-190-400-1,2	400	1,2	190000
87	ФГС-50	50	1,6	6900
88	ФГС-80	80	1,6	17400
89	ФН ½ -2.1	15	0,3	-
90	ФН ¾ -2.1	20	0,3	-
91	ФН1-2.1	25	0,3	-
92	ФН ½ -2.2	15	0,3	-
93	ФН ¾ -2.2	20	0,3	-
94	ФН1-2.2	25	0,3	-
95	ФН ½ -2.3	15	0,3	-
96	ФН ¾ -2.3	20	0,3	-
97	ФН1-2.3	25	0,3	-
98	ФН 1 ½-2	40	0,3	-
99	ФН 2-2	50	0,3	-
100	ФН ½ -6.1	15	0,6	-
101	ФН ½ -6.2	15	0,6	-

№п/п	Фильтр	ДУ	Максимальное рабочее давление, МПа
102	ФН ½-6.3	15	0,6
103	ФН ¾ -6.1	20	0,6
104	ФН ¾ -6.2	20	0,6
105	ФН ¾ -6.3	20	0,6
106	ФН 1-6.1	25	0,6
107	ФН 1-6.2	25	0,6
108	ФН 1-6.3	25	0,6
109	ФН 1 ½-6	40	0,6
110	ФН 2-6	50	0,6
111	ФН1-2 фл.	25	0,3
112	ФН 1 ½-2 фл.	40	0,3
113	ФН 2-2 фл.	50	0,3
114	ФН 2 ½ -2	65	0,3
115	ФН 3-1	80	0,3
116	ФН 4-1	100	0,3
117	ФН 1-6 фл.	25	0,6
118	ФН 1 ½-6 фл.	40	0,6
119	ФН 2-6 фл.	50	0,6
120	ФН 2 ½ -6	65	0,6
121	ФН 3-6	80	0,6
122	ФН 4-6	100	0,6
123	ФН 1-2 ст. фл.	25	0,3
124	ФН 1-6 ст. фл.	25	0,6
125	ФН 1 ½ -2 ст. фл.	40	0,3
126	ФН 1 ½ -6 ст. фл.	40	0,6
127	ФН 2-2 ст. фл.	50	0,3
128	ФН 2-6 ст. фл.	50	0,6
129	ФН 2 ½ -1 ст.	65	0,3
130	ФН 2 ½ -6 ст.	65	0,6
131	ФН 3-1 ст.	80	0,3
132	ФН 3-6 ст.	80	0,6
133	ФН 4-1 ст.	100	0,3
134	ФН 4-6 ст.	100	0,6
135	ФН6-1 (фл.)	150	0,3
136	ФН8-1 (фл.)	200	0,3
137	ФН10-6 -1 (фл.)	250	0,3
138	ФН12-6 -1 (фл.)	300	0,3
139	ФН6-6 (фл.)	150	0,6
140	ФН8-6 (фл.)	200	0,6
141	ФН10-6 -2 (фл.)	250	0,6
142	ФН12-6 -2 (фл.)	300	0,6
143	ФН 1 ½ -2М, -6М	40	0,3; 0,6
144	ФН 2-2М, -6М	50	0,3; 0,6
145	ФН 1-2М фл., -6М фл.	25	0,3; 0,6
146	ФН 1 ½ -2М фл., -6М фл.	40	0,3; 0,6
147	ФН 2-2М фл., -6М фл.	50	0,3; 0,6
148	ФН 2 ½ -1М, -6М	65	0,3; 0,6
149	ФН 3-1М, -6М	80	0,3; 0,6
150	ФН 4-1М, -6М	100	0,3; 0,6
151	ФН 1 ½ -2М, -6М ст. фл.	40	0,3; 0,6
152	ФН 2-2М, -6М ст. фл.	50	0,3; 0,6
153	ФН 2 ½ -1М, -6М ст.	65	0,3; 0,6
154	ФН 3 -1М, -6М ст.	80	0,3; 0,6
155	ФН 4-1М ст., -6М ст.	100	0,3; 0,6
156	ФН 6-1М, -6М	150	0,3; 0,6
157	ФН 8-1М, -6М	200	0,3; 0,6
158	ФН 10-6.1М, -6.2М	250	0,6
159	ФН 12-6.1М, -6.2М	300	0,6
160	HFA	от 25 до 300	-
161	HFB	от 25 до 250	-
162	FM(С)	от 15 до 25	0,2; 0,6
163	FM фл.	от 65 до 300	0,2; 0,6
164	FGM резьб., фл.	от 32 до 50	0,2; 0,6
165	FA-A, B, C	от 25 до 200	-
166	GP 0,1	25	1,6
167	LP1	25	1,6
168	LP2	40	1,6
169	DP/G 1,5	-	2,0
