Картридж стандартный - DIN
Классический DIN-open-close картридж без наружной сетки. Фланцы и внутренняя сетка выполнены из гальванизированной или нержавеющей стали. В закрытом фланце может быть выполнено отверстие под шпильку крепления. Имеется большой ассортимент фланцев - запрашивайте. Резинка уплотнения - адгезийная или приклееннаяк фланцу. Фильтр комплектуется всеми фильтровальными материалами из каталога. Доступна пластиковая модель фильтра под наименованием CKD.
|

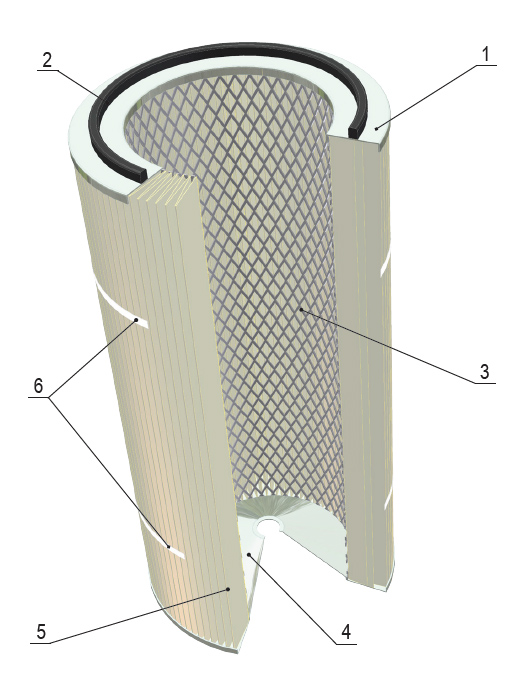

1 |
Фланец открытый |
|
Гальванизированная сталь |
|
|
2** |
Резинка уплотнительная |
|
EPDM, вспененный PU |
|
|
3 |
Сетка внутреняя |
|
Гальванизированная сталь |
|
|
4 |
Фланец закрытый |
|
Гальванизированная сталь |
|
|
5 |
Фильтр материал (фильтрпакет) |
|
Целлюлоза, полиэстер |
|
|
6* |
Бандаж наружный |
|
Пластиковая лента |
* - определяет изготовитель
** - может отсутствовать
Технические характеристики
|
Наименование параметра |
Обозначение, размерность |
Номер фланца (стандарт) |
||||||
|
CD560 |
CD351 |
CD325 |
CD300 |
CD225 |
CD150 |
Нестандарт |
||
|
Наружный диаметр |
OD, мм |
560 |
351 |
325 |
300 |
225 |
150 |
* |
|
Внутренний диаметр |
ID, мм |
460 |
241 |
215 |
190 |
145 |
85/95 |
* |
|
Диаметр резинки (стандарт) |
GD, мм |
510 |
315 |
263 |
245 |
196 |
122 |
* |
|
Глубина гофр |
PH, мм |
46 |
<50 |
<48 |
<48 |
<28 |
<28 |
* |
|
Глубина площадки фланца |
FH, мм |
15 |
40 |
37,5 |
15 |
14 |
13 |
* |
|
Тип резинки уплотнения |
- |
EPDM |
EPDM/PU |
EPDM/PU |
EPDM |
EPDM |
EPDM |
EPDM |
|
Диаметр отверстия под шпильку |
HD, мм |
Стандарт:13,17, 28 (Под заказ: без отверстия или другой диаметр) |
||||||
|
Высота фильтра |
L, мм |
от 300 до 1500 |
||||||
