Серия TTF
Сливные фильтры, монтируемые на гидробак Макс. 500 л/мин - 10 бар
Снабжен предварительной фильтрацией посредством магнитной колонки
Увеличенный срок службы элемента
Серия TTF снабжена предварительной фильтрацией, выполняемой магнитной колонкой, и быстродействующим байпасом с низким гистерезисом. Максимальное давление 10 бар. Максимальный расход 500 л/мин. Второе возвратное отверстие является доступной опцией, как и заправочное отверстие в крышке фильтра.
Особенности и преимущества
| Особенности | Технические преимущества | Экономическая выгода |
| Фильтр с номинальным давлением 10 бар | Может использоваться для сливных линий систем с жесткими условиями | Снижается время простоя из-за преждевременных отказов фильтров |
| Головная часть из литого алюминия | Компактность, малый вес и надежность | Малый вес, меньшие габариты и более аккуратный внешний вид |
| LEIF® - элементы | Запатентованный элемент обеспечивает использование только оригинальных деталей | Гарантированное качество фильтрации |
| Способствует сертификации по ст. ISO 14001 | ||
| Магнитная предварительная фильтрация | Удаляет железные частицы, даже в условиях байпаса | Повышенные уровни чистоты рабочей жидкости |
| Увеличенный срок службы элемента | ||
| Фильтрация изнутри наружу | Все улавливаемые загрязнения остаются внутри элемента | Отсутствие повторного загрязнения системы при замене элементов |
| Высокий уровень адаптации к требованиям заказчика | Быстрая поставка специальных адаптированных к системам решений | Улучшенная интеграция фильтра в систему вместе с низкими первоначальными затратами |
| Быстродействующий байпас с низким гистерезисом | Сокр. периода байпаса благодаря низкому гистерезису | Улучшенная защита система |
| В обход элемента уходит только небольшая часть общего расхода | ||
| Стандартная или заказная воронка | Обеспечен вход масла в бак ниже уровня масла | Значительное уменьшение вспенивания масла |
Типичные области применения
• Мусоровозы
• Мобильные краны
• Силовые агрегаты
• Колесные погрузчики
• Бурильное оборудование
Сливные фильтры серии TTF подразделения Parker Filtration.
Фильтры TTF, монтируемые на гидробак, снабжены предварительной фильтрацией посредством магнитной колонки и быстродействующим байпасом с низким гистерезисом. Благодаря принципу фильтрации "изнутри наружу" (In-to-Out) загрязненное масло не проникает обратно в систему. Фильтры TTF поставляются в вариантах исполнения, обеспечивающих работу с расходом до 500 л/мин. Они могут работать при максимальном рабочем давлении 10 бар. Могут быть указаны опциональное заправочное отверстие в крышке, второе отверстие сливной линии и заказные диффузоры.
Технические характеристики
Рабочее давление: Макс. 10 бар
Сборка: Монтаж на гидробак.
Соединения: Отверстия с резьбой BSP. Отверстия с фланцами по запросу.
Корпус фильтра: Алюминиевая головная часть и крышка.
Материал уплотнения: Нитрил, фторэластомер, неопрен.
Диапазон рабочих температур:
Материал уплотнения нитрил: от -40° до +100°C
Материал уплотнения фторэластомер: от -20 до +120°C
Настройка байпаса: Давление открытия 0,8/1,5 или 2 бар. Другие настройки по запросу.
Тонкость фильтрации: Определяется испытанием методом рециркуляции по ISO 16889.
Характеристики усталостной прочности: Фильтрующий материал поддерживается таким способом, чтобы достигался оптимальный усталостный ресурс.
Фильтрующий материал: Microglass III и Ecoglass III для LEIF® элементов. Также поставляются 10-микронная целлюлоза и 40-микронная сетка из нерж. стали.
Устойчивость элемента к разрушению: 10 бар (ISO 2941)
Опции индикатора давления: Настройка 0,7 или 1,2 бар. Другие настройки по запросу. Визуальный манометр. Электрическое реле давления.
Опции: Диффузор типа P (прямая труба, без участка с перфорированной пластиной) Диффузор типа T (с закрытой торцевой крышкой диффузора и участком с перфорированной пластиной, рекомендуется, когда вход масла в резервуар расположен близко от дна или чтобы гарантировать вход масла в резервуар ниже уровня масла)
Магнитный комплект: Стандартно. TTF400 и 500 стандартно поставляются без магнитов Заправочное отверстие в крышке: (опция) Заглушено.
Фильтроэлемент: LEIF® элемент с повторно используемой металлической гильзой элемента. Опциональный традиционный элемент со стальными торцевыми крышками Элемент LEIF® запатентован и обеспечивает использование только фирменных деталей. Примечание: LEIF® элемент может использоваться с минеральными маслами и маслами типа HEES. По другим рабочим жидкостям проконсультируйтесь в Parker Filtration. LEIF® способствует соблюдению стандартов качества ISO 14001.

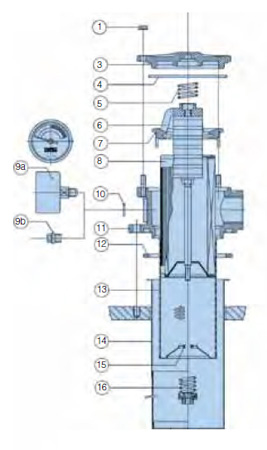

| Комплект уплотнений TTF: № 4+7+12 | ||
| Поз. | Количество | Описание |
| 1 | 4 | Гайка фланца |
| 3 | 1 | Крышка |
| 4 | 1 | Уплотнение крышки |
| 5 | 1 | Верхняя пружина |
| 6 | 1 | Вставка |
| 7 | 1 | Уплотнение вставки |
| 8 | 1 | Элемент |
| 9a | 0-1 | Индикатор |
| 9b | 0-3 | Заглушка M10x1 |
| 10 | 0-3 | Кольцо прибора |
| 11 | 1 | Корпус |
| 12 | 1 | Прокладка |
| 13 | 1 | Гильза |
| 14 | 1 | Воронка/диффузор |
| 15 | 1 | Уплотнительное кольцо |
| 16 | 1 | Байпасный комплект |
Таблица стандартных изделий
| Номер детали | Расход (л/мин) | Модель номер | Тонкость фильтрации материала (мкм) |
Отверс | Сменные элементы | Взамен |
| TTF310QLBP2EG121 | 90 | TTF90 | 10 | 3 G /4 | 937878Q | TXWL3-10 |
| TTF320QLBP2EG121 | 90 | TTF90 | 20 | 3 G /4 | 937877Q | TXWL3-20 |
| TTF510QLBP2EG161 | 125 | TTF125 | 10 | G1 | 937852Q | TXWL3E-10 |
| TTF520QLBP2EG161 | 125 | TTF125 | 20 | G1 | 937875Q | TXWL3E-20 |
| TTF610QLBP2EG203 | 170 | TTF170 | 10 | 1 G1 /4 | 937853Q | TXWL4-10 |
| TTF620QLBP2EG203 | 170 | TTF170 | 20 | 1 G1 /4 | 937874Q | TXWL4-20 |
| TTF810QLBP2EG243 | 300 | TTF300 | 10 | 1 G1 /2 | 937855Q | TXWL5A-10 |
| TTF820QLBP2EG243 | 300 | TTF300 | 20 | 1 G1 /2 | 937872Q | TXWL5A-20 |
| TTF1010QLBP2HG24A | 500 | TTF500 | 10 | 1 G1 /2 | 937857Q | TXWL5C-10 |
| TTF1010QLBP2HG24A | 500 | TTF500 | 20 | 1 G1 /2 | 937870Q | TXWL5C-20 |
