Серия STF

Серия STF

Сливные фильтры Макс. 500 л/мин - 10 бар

Когда безопасность является обязательной

В тех случаях, когда использование алюминия ограничено, например, в морской или промышленной среде, сливной фильтр серии STF обеспечивает идеальное решение для разработчиков и заказчиков гидравлических систем.

Особенности изделия:

• Фильтрация по направлению изнутри наружу означает отсутствие утечки загрязненного масла обратно в систему
• Предварительная фильтрация с помощью магнитов
• Чугунная головная часть фильтра
• Конфигурация с несколькими отверстиями
• Расход до 500 л/мин
• Максимальное рабочее давление до 10 бар
• Опциональные герметичные диффузоры
• Фильтроэлементы LEIF® с низким воздействием на окружающую средув стандартной поставке

Особенности и преимущества

Особенности Технические преимущества: Экономическая выгода
Фильтр с номинальным давлением 10 бар Может использоваться для сливных линий в системах с жесткими условиями Снижается время простоя из-за преждевременных отказов фильтров
Чугунная головная часть Прочная конструкция Удобное и эффективное решение для систем, где не допускается применение алюминия
Элементы LEIF® Запатентованный элемент обеспечивает использование только фирменных деталей Гарантированное качество фильтрации
Способствует сертификации по станд. ISO 14001
Предварительная фильтрация с помощью магнитов Удаляет железные частицы, даже в условиях байпаса Повышенные уровни чистоты рабочей жидкости
Увеличенный срок службы элемента
Фильтрация изнутри наружу Все улавливаемые загрязнения остаются внутри элемента Отсутствие повторного загрязнения системы при замене элементов
Высокий уровень адаптации к требованиям заказчика Быстрая поставка специальных адаптированных к системам решений Улучшенная интеграция фильтра в систему вместе с низкими первоначальными затратами
Быстродействующий байпас с низким гистерезисом Сокращение периода байпаса благодаря низкому гистерезису Улучшенная защита системы
В обход элемента уходит только небольшая часть общего расхода
Стандартная или заказная воронка Обеспечен вход масла в бак ниже уровня масла Значительное снижение вспенивания масла



Типичные области применения

• Силовой агрегат морского судна
• Сталелитейный завод
• Горнодобывающее оборудование
• Бурильное оборудование

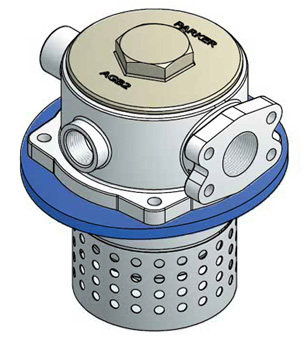

Сливные фильтры серии STF подразделения Parker Filtration

Сливные фильтры серии STF подразделения Parker Filtration

Фильтры STF, монтируемые на гидробак, снабжены предварительной фильтрацией посредством магнитной колонки и байпасом с низким гистерезисом. Благодаря принципу фильтрации "изнутри наружу" загрязненное масло не попадает обратно в систему. Фильтр STF имеет узел головной части из чугуна, идеально подходящий для применения в морской или промышленной среде, в которых использование алюминия ограничено. Головная часть фильтра с несколькими отверстиями позволяет работать с расходом до 500 л/мин при рабочем давлении 10 бар и обеспечивает легкий и эффективный способ интеграции фильтрации сливной линии с силовыми агрегатами. Опциональные герметичные диффузоры включены в стандартную поставку и предотвращают проникновение воздуха в сливную линию.

Технические характеристики

Рабочее давление: Макс. 10 бар

Сборка: Монтаж на гидробак

Соединения: Фланец SAE Отверстия с резьбой BSP

Корпус и крышка фильтра: Чугун (GGG40)

Материал уплотнения: Нитрил, фторэластомер

Рабочая температура: Материал уплотнения нитрил: от -40°C до +100°C Материал уплотнения фторэластомер: от -20°C до +120°C

Настройка байпаса: Давление открытия 0,8 / 1,5 / 2,0 бар

Тонкость фильтрации: Определяется испытанием методом рециркуляции по ISO16889

Характеристики усталостной прочности: Фильтроэлемент поддерживается таким способом, чтобы достигался оптимальный усталостный ресурс

Фильтроэлемент: Microglass III и Ecoglass III для LEIF® элементов Также поставляется 10-микронная целлюлоза и 40-микронная сетка из нержавеющей стали

Устойчивость элемента к разрушению: 10 бар (ISO 2941)

Опции индикатора давления: Настройка 0,7 и 1,2 бар Визуальный манометр Электрическое реле давления


Опции: Диффузор типа P (прямая труба, без участка с перфорированной пластиной) Диффузор типа T (с закрытой торцевой крышкой диффузора и участком с перфорированной пластиной рекомендуется, когда вход масла в резервуар расположен близко от дна или чтобы гарантировать вход масла в резервуар ниже уровня масла

Магнитный комплект: Стандартный, не включен в поставку только для STF 400 и 500

Фильтроэлемент: Элемент LEIF® с повторно используемой металлической гильзой элемента Cтандартный элемент (опция) со стальными торцевыми крышками Элемент LEIF® запатентован и обеспечивает использование только фирменных деталей. Примечание: LEIF® элемент может использоваться с минеральными маслами и маслами типа HEES Для других рабочих жидкостей проконсультируйтесь у Parker Filtration LEIF® элемент способствует выполнению требований стандартов качества ISO14001

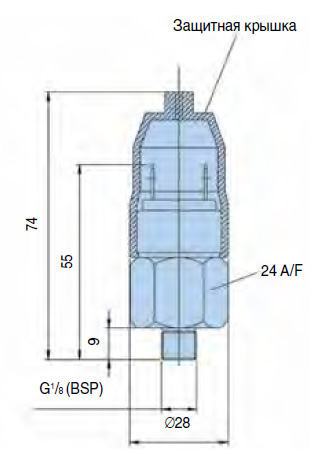

 Серия STF

Ном. эл. параметры 42 В/2 A
Резьбовое соединение G1/8”
Электр. соединение AMP клемма 6,3x0,8
Защита IP65 (клемма IP00)
Тип реле НО или НЗ
Настройка индикатора 1,2 бар (0,7 бар по запросу)
Код FMUS2EBMG02L (реле НР типа
  FMUS3EBMG02L (реле НЗ типа)
Таблица запасных элементов
  2 микрона 5 микрон 10 микрон 20 микрон
STF170 Номер детали запасн. элемента 937827Q 937848Q 937853Q 937874Q
STF230 Номер детали запасн. элемента 937828Q 937847Q 937854Q 937873Q
STF300 Номер детали запасн. элемента 937829Q 937846Q 937855Q 937872Q
STF400 Номер детали запасн. элемента 937830Q 937845Q 937856Q 937871Q
STF500 Номер детали запасн. элемента 937831Q 937844Q 937857Q 937870Q



Таблица традиционных запасных элементов Microglass III Media
  Целлюлоза 10 мкм 2 мкм Microglass III 5 мкм Microglass III 10 мкм Microglass III 20 мкм Microglass III Сетка из нержавеющей стали 40 мкм
TTF170 Номер детали запасн. элемента 937725 937747 937758Q 937783 937794 937816
TTF230 Номер детали запасн. элемента 937726 937746 937759Q 937782 937795 937815
TTF300 Номер детали запасн. элемента 937727 937745 937760Q 937781 937796 937814
Таблица стандартных изделий
Деталь номер Расход (л/мин) Модель номер Элемент Длина Материал тонк. фильтр. (мкм) Отверстия Сменные элементы
STF810QLBP2ELC24G 300 STF300 8 10 Фланец 11/2”SAE 937855Q
STF820QLBP2ELC24G 300 STF300 8 20 Фланец 11/2”SAE 937872Q
STF1010QLBP2ELC24G 500 STF500 10 10 Фланец 11/2”SAE 937857Q
STF1020QLBP2ELC24G 500 STF500 10 20 Фланец 11/2”SAE 937870Q
