Винтовые блоки компрессора

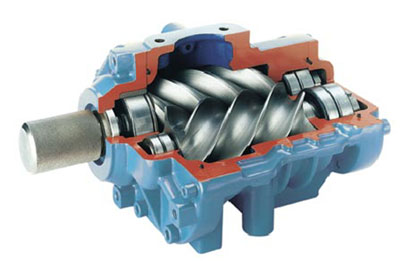

Винтовой блок или винтовая пара для компрессоров — это основной компрессорный узел в котором происходит процесс сжатия воздуха. Винтовой блок (винтовая пара) представляет собой литой чугунный корпус, внутри которого установлены два винта. В основном винтовые блоки (винтовые пары) пригодны для работы с любым типом приводного двигателя — с клиноременной передачей, редуктором или посредством прямого соединения. Наша компания готова предоставить Вам новый винтовой блок (винтовую пару) или подобрать аналог.
В винтовых блоках с редуктором привод осуществляется через интегрированный редуктор, с помощью которого производится преобразование энергии от двигателя компрессора.
В винтовых блоках с ременным приводом передача крутящего моментаот двигателя на винтовой блок осуществляется через шкивы и ремни.

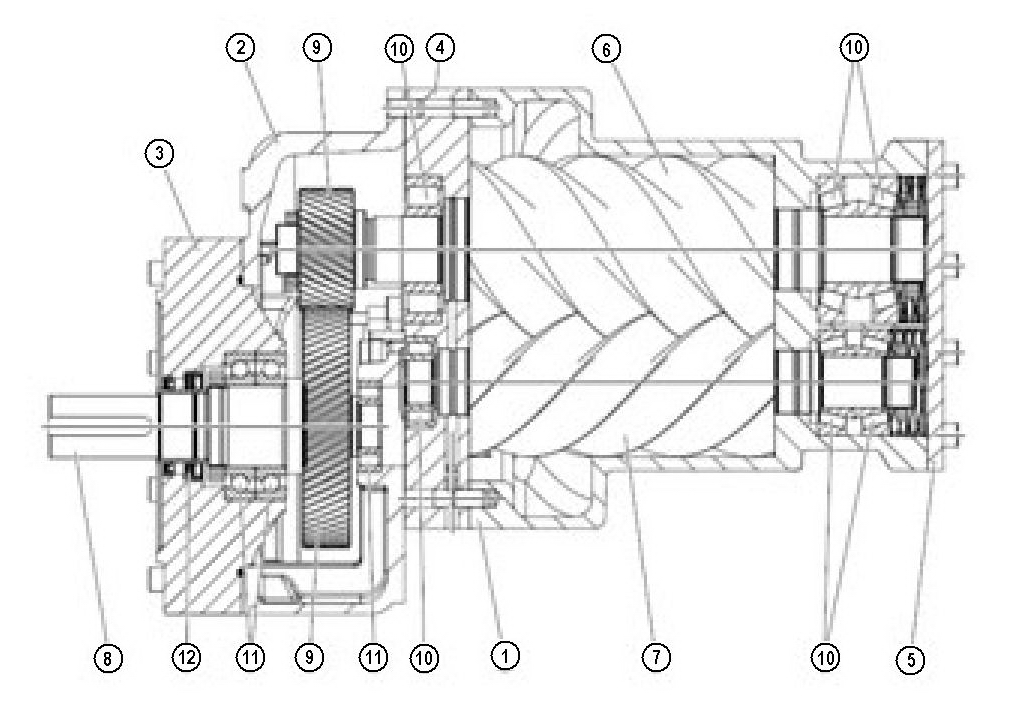

Основные элементы винтового блока

 Основные элементы винтового блокаОсновные элементы винтового блока

1. корпус компрессора
2. корпус редуктора
3. крышка редуктора
4. корпус подшипника
5. крышка
6. ведущий ротор
7. ведомый ротор
8. приводной вал
9. ведущее колесо
10. опора ротора
11. опора приводного вала
12. уплотнение вала (сальник)

Сжатие воздуха
Основными частями винтового блока являются ведущий и ведомый роторы, которые вращаются навстречу друг другу. При синхронном вращении винтовых валов происходит засасывание воздуха в камеры, образованные пазами на валах и стенками корпуса винтового блока. Как только валы винтовой пары входят в зацепление, ведущий вал начинает «выдавливать» воздух из пазов ведомого вала в сторону нагнетательного окна. Дальнейшее вращение валов приводит к сжатию воздуха на выходе винтового блока до установленного давления, а затем сжатый воздух проходит ступени предварительной очистки от масла и попадает в пневмолинию. Отсутствие в винтовом блоке различных клапанов и точная балансировка роторов позволяют получить максимальный кпд сжатия при минимальных размерах.

Эксплуатация и ремонт винтового блока

К сожалению, как и любые механизмы, винтовые блоки подвержены износу, и их корректная работоспособность зависит от множества факторов. Несвоевременная замена масла, низкое качество очистки воздуха на входе, износ подшипников — всё это может приводить как к снижению рабочих характеристик компрессора, так и к поломке модуля. Чтобы предупредить выход из строя винтовой пары, наша компания рекомендует регулярно проводить техническое обслуживание компрессора согласно регламенту силами квалифицированных специалистов. Предотвратить поломку, как известно, всегда проще и дешевле, чем устранять её последствия.

Купить винтовой блок

Ниже представлены лишь некоторые виды поставляемых нами винтовых блоков компрессоров.
Если вы хотели купить винтовой блок, но не нашли нужный вам товар, позвоните нам или оставьте сообщение, заполнив небольшую форму внизу страницы и мы ответим на ваши вопросы по наличию и стоимости товара.



Наши контакты:

Тел.: 8 (985) 112-38-76

Почта: info@klapan-filter.ru

Почему вы можете нам доверять!

1. Мы подберем нужный вам товар.
2. Постоянное наличие фильтров на складе.
3. Оперативная и компетентная помощь нашим клиентам.
4. Работаем по безналу.
5. Доставка по России.
