Зубчатые ПРИВОДНЫЕ РЕМНИ
Ремни зубчатые (трапецевидный профиль)
Плоскозубчатые приводные ремни с трапециевидным профилем, односторонние имеют маркировки: MXL, XL, L, H, XH, XXH, а двухсторонние плоскозубчатые ремни маркируются: DD XL, DD L, DD H. Плоскозубчатые приводные ремни предназначены для замены редукторов и цепей. Передачи с плоскозубчатыми приводными ремнями дают возможность работы при повышенных скоростях, бесшумность, отсутствие смазок. Такие приводные ремни имеют плоскую верхнюю часть, а нижняя часть ремня выполнена в виде поперечнонаправленных зубьев трапециевидной формы, расположенных с постоянным шагом.

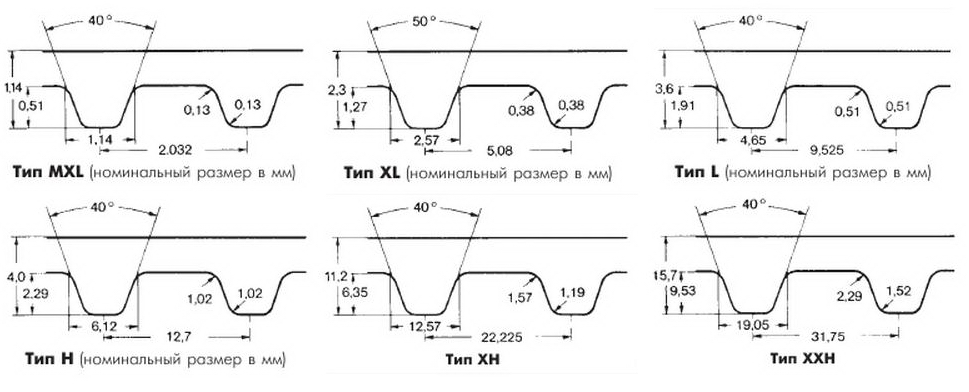

Таблица односторонних плоскозубчатых ремней трапецивидной формы:
|
Тип ремня |
Шаг зубьев, мм |
Высота ремня, мм |
Высота зуба, мм |
Длина ремня, мм |
|
MXL |
2,032 |
1,14 |
0,51 |
109,73 - 1026,16 |
|
XL |
5,08 |
2,30 |
1,27 |
152,40 - 1600,20 |
|
L |
9,525 |
3,60 |
1,91 |
314,96 - 1524,00 |
|
H |
12,7 |
4,30 |
2,29 |
609,60 - 4318,00 |
|
XH |
22,225 |
11,20 |
6,35 |
1289,05 - 4445,00 |
|
XXH |
31,75 |
15,70 |
9,53 |
1289,05 - 4445,00 |

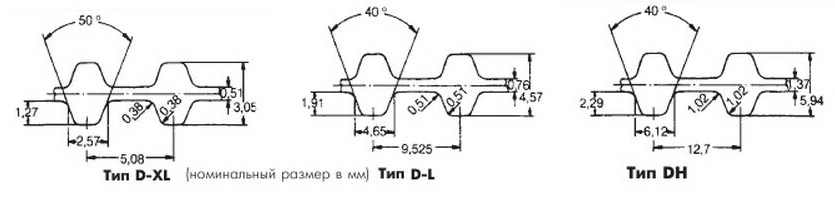

Таблица двухсторонних плоскозубчатых ремней трапецивидной формы:
|
Тип ремня |
Шаг зубьев, мм |
Высота ремня, мм |
Высота зуба, мм |
Длина ремня, мм |
|
DXL |
5,08 |
3,05 |
1,27 |
381,00 - 787,40 |
|
DL |
9,525 |
4,57 |
1,91 |
476,25 - 1524,00 |
|
DH |
12,7 |
5,94 |
2,29 |
609,60 - 4318,00 |
Ремни зубчатые (округлый профиль)
Плоскозубчатые приводные ремни с округлым профилем, односторонние имеют маркировки: 3M, 5M, 8M, 14M, 20M, 2MR, 3MR, 5MR, 8MR, 14MR, а двухсторонние ремни маркируются: DD5M, DD8M, DD14M, DS8M, 8GTM, 14GTM. Такие плоскозубчатые ремни выполнены в виде плоского верхнего основания с поперечными зубьями округлой формы, также как и ремни с трапецивидным профилем предназначены для замены редукторов и цепей. Передачи с такими ремнями способствует экономичной и качественной работе привода в диапазоне малых и средних мощностей, бесшумность и отсутствие смазок.. Широкая гамма ремней с округлым профилем предоставляет возможность разнообразного их применения.

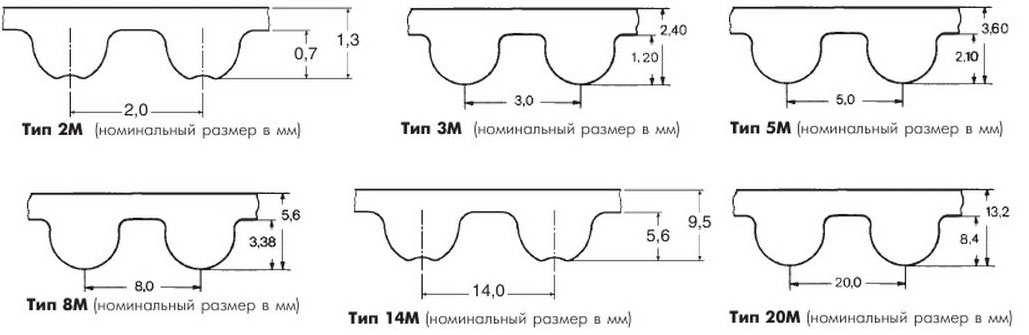

Таблица односторонних плоскозубчатых ремней с округлым профилем:
|
Тип ремня |
Шаг зубьев, мм |
Высота ремня, мм |
Высота зуба, мм |
Длина ремня, мм |
|
2M |
2 |
1,30 |
0,7 |
74,00 - 1224,00 |
|
3M |
3 |
2,40 |
1,2 |
111,00 - 1863,00 |
|
5М |
5 |
3,60 |
2,10 |
120,00 - 2525,00 |
|
8М |
8 |
5,60 |
3,38 |
288,00 - 4400,00 |
|
14М |
14 |
9,50 |
5,60 |
966,00 - 4578,00 |
|
20М |
20 |
13,20 |
8,40 |
2000,00 - 6600,00 |

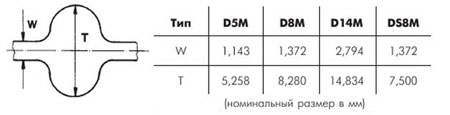

Таблица двухсторонних плоскозубчатых ремней с округлым профилем:
|
Тип ремня |
Шаг зубьев, мм |
Высота ремня, мм |
Высота зуба, мм |
Длина ремня, мм |
|
D5М |
5 |
5,258 |
1,143 |
565 - 1200,00 |
|
D8М |
8 |
8,280 |
1,372 |
600,00 - 2800,00 |
|
D14М |
14 |
14,834 |
2,797 |
966,00 - 2310,00 |
|
DS8M |
8 |
7,500 |
1,372 |
1160,00 - 1776,00 |
