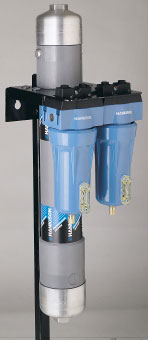

Мембранные осушители сжатого воздуха Hankison серия HMD

Компания Hankison - это один из крупнейших с старейших (компания Hankison основана в 1948 году) производителей вспомогательного компрессорного оборудования, такого как осушители и фильтры сжатого воздуха. Производимые Hankison на одном из американских предприятий этой компании, мембранные осушители сжатого воздуха серии HMD позволяют снизить температуру точки росы сжатого воздуха до уровня от +10°C до -40°C под давлением.

Мембранное осушения - изящное и предельно простое решение

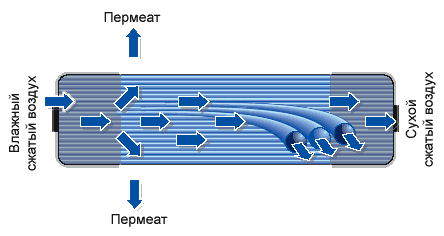

Принцип мембранного осушения прост и надежен: влажный (содержащий вапоризованную, но не жидкую влагу) сжатый воздух поступает на вход осушителя. Осушитель представляет собой цилиндр, в котором параллельно размещены тясычи тонких трубок-мембран со стенками из специальных полимерных материалов, преференциально пропускающих молекулы воды H2O. Сжатый воздух поступает на внутреннюю чатсь трубок-мембран, после чего, по мере прохождения вдоль их, влага выходит на внешнюю сторону трубок. Часть сжатого воздуха используется для удаления этой влаги и ее выдува (под совсем небольшим избыточным давлением) в атмосферу. Выходящий газ, насыщенный влагой, называют также пермеатом. Температура точки росы, обеспечиваемая мембранным осушителем, при прочих равных (то есть при одинаковой температуре, давлении и влажности поступающего на осушение воздуха), зависит от площади поверхности мембран, с которыми соприкасается сжатый воздух, и от времени его контакта с ними: чем больше площадь мембранных поверхностей, и чем дольше соприкасается с ней (= медленнее движется) сжатый воздух, тем ниже, при прочих равных, будет его температура точки росы на выходе осушителя.



Как правило, с помощью мембранного осушителя можно, без значительного переразмеривания и сохраняя потери сжатого воздуха на продувку в разумных , снизить температуру точки росы под давлением до стабильного уровня где-то посередине между обеспечиваемого фреоновыми (+3°C) и адсорбционными (-20...-40°C и ниже) осушителями сжатого воздуха.

Преимущества мембранных осушителей

1. Предельная простота конструкции, отсутствие движущихся частей, хладагента или адсорбента. Как известно, кроме мембранных осушителей, основными типами осушителей сжатого воздуха являются адсорбционные и холодильные. И те, и другие используют в своей конструкции различные клапаны (соленоидные, обратные и другие), в адсорбционных осушителях имеется подверженный износу и порче адсорбент, в холодильных - хладагент, фреоновый компрессор, конденсатор и его вентилятор охлаждения, испаритель и многие другие части. Оба другие типа осушителей обязательно используют и блок управления - а в холодильных всегда есть, по меньшей мере, датчик температуры сжатого воздуха на выходе испарителя и реле давления хладагента на стороне нагнетания компрессора. И, разумеется, как и любое оборудование, как адсорбционные, так и фреоновые осушители склонны периодически выходить из строя. В мембранных же осушителях, ломаться просто нечему.

2. Отсутствие необходимости в обслуживании. В мембранном осушителе сжатого воздуха нет никаких частей и материалов, которые требовалось бы заменять - а значит, эксплуатация мембранного осушителя не требует никаких расходов на плановое техническое обслуживание. (Правда, нужно учесть, что, все-таки, определенные траты придется нести - обычно, 1 раз в год - на сменный фильтрующий элемент для защитного входного фильтра, размещаемого перед осушителем - он не относится к осушителю в буквальном смысле слова, но абсолютно необходим для защиты мембран от жидкой влаги и, особенно, от твердых частиц и компрессорного масла).

3. Отсутствие необходимости в электропитании, взрыво- и пожаробезопасность. Мембранный осушитель не нуждается в подаче электрического напряжения. В результате, во-первых, упрощается его установка, во-вторых, исключаются сбои в работе, связанные с нарушением подачи напряжения или неисправностью запитываемых им компонентов, а в-третьих, исключается возможность возгорания или взрыва по причине неисправностей или инцидентов в контурах электропитания.

4. Компактность, небольшая масса, бесшумность, отсутствие конденсата. Мембранный осушитель весит как минимум в разы (а обычно, в десятки раз) меньше, чем аналогичный по пропускной способности адсорбционный или фреоновый осушитель. Габариты мембранных осушителей также минимальны. При работе мембранного осушителя не возникает никакого сколько-нибудь заметного шума - даже приблизив ухо к выходу пермеата, услышать его сложно. Конденсата при работе мембранных осушителей не выделяется (влага уносится с пермеатом в вапоризованном виде) - значит, нет и необходимости в организации его отвода.

Вышеописанные особенности мембранных осушителей и определяют специфику их использования: лабораторные процессы, переносное и мобильное оборудование различного гражданского и военного назначения, места установки с повышенными требованиями к взрывобезопасности, робототехника, а также готовые производственные установки самого разного назначения, используюшие сжатый воздух и спроектированные с учетом минимального вмешательства пользователя в их работу и обслуживание.

Недостатки мембранных осушителей

Описав выше преимущества мембранного осушения, было бы нелогично и неправильно не упомянуть и об их недостатках:

1. Потери сжатого воздуха. Воздух-пермеат, выводящий из осушителя в атмосферу вапоризованную влагу, составляет обычно примерно 20% от номинальной пропускной способности осушителя. Этот сжатый воздух был произведен компрессором, и на его сжатие компрессором была затрачена энергия, теряемая при выбросе пермеата в атмосферу. Справедливости ради следует, конечно, отметить, что потери сжатого воздуха, причем, по объему сравнимые с потерями мембранным осушителем, имеются и у адсорбционных осушителей с холодной регенерацией адсорбента.

2. К сожалению, не бывает больших мембранных осушителей. В мире совсем немного производителей мембран для осушения сжатого воздуха, и никто из них - по вполне объективным, заметим, причинам - не изготавливает стандартные, серийные мембранные осушители, рассчитанные на большую пропускную способность.

3. Крайняя чувствительность мембран к загрязнениям. В мембранный осушитель не должна попадать ни жидкая влага и твердые частицы, ни, главное, компрессорное масло. Попадание этих субстанций на поверхность мембран вызывает снижение эффективности их работы - в случае в жидкой влагой, частично обратимое, а в случае попадания компрессорного масла или повреждения мембран твердыми частицами, необратимое, и часто значительное. Для защиты мембранного осушителя от этих примесей поступающий в него сжатый воздух должен пройти фильтрацию - иногда, достаточно одного фильтра тонкой очистки, но иногда для надежного удаления загрязений требуется последовательно установить 2 или даже 3 фильтра - от грубой до тонкой очистки.

Воздух регенерации и особенности подбора осушителя

В осушителях серии HMD объем сжатого воздуха, выбрасываемого в атмосферу в процессе «выдувания» влаги с внешней стороны мембран, не поддается регулировке (его количество определяется исключительно жестко заложенным в конструкцию осушителя диаметром сопла регенерации и рабочим давлением). Это значит, что вне зависимости от того, сколько воздуха подается на вход осушителя, при равном давлении в атмосферу будет выбрасываться один и тот же объем воздуха в единицу времени. Этот объем продувочного воздуха является необходимым и достаточным для обеспечения расчетной температуры точки росы в сочетании с расчетной пропускной способностью при определенных рабочем давлении и рабочей температуре.

HMD 20-1 (на регенерацию - 0,06 м3/мин @ 7 бар)

Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				0,042	0,031	0,024
	На выходе >				0,036	0,025	0,018
+20°C	На входе >			0,041	0,032	0,025	0,020
	На выходе >			0,035	0,026	0,019	0,014
+30°C	На входе >		0,048	0,034	0,027	0,022	0,017
	На выходе >		0,042	0,028	0,021	0,016	0,011
+40°C	На входе >	0,047	0,040	0,030	0,024	0,019	0,016
	На выходе >	0,041	0,034	0,024	0,018	0,013	0,010
+50°C	На входе >	0,040	0,034	0,026	0,021	0,017	0,014
	На выходе >	0,034	0,028	0,020	0,015	0,011	0,008
+66°C	На входе >	0,032	0,028	0,022	0,018	0,015	0,012
	На выходе >	0,026	0,022	0,016	0,012	0,009	0,006



HMD 20-2 (на регенерацию - 0,024 м3/мин @ 7 бар)



Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				0,161	0,120	0,092
	На выходе >				0,137	0,097	0,069
+20°C	На входе >			0,157	0,121	0,094	0,074
	На выходе >			0,134	0,097	0,071	0,051
+30°C	На входе >		0,186	0,132	0,104	0,082	0,066
	На выходе >		0,163	0,108	0,08	0,059	0,042
+40°C	На входе >	0,181	0,154	0,114	0,091	0,073	0,059
	На выходе >	0,158	0,130	0,090	0,068	0,050	0,035
+50°C	На входе >	0,152	0,132	0,100	0,081	0,066	0,053
	На выходе >	0,129	0,108	0,077	0,058	0,042	0,030
+66°C	На входе >	0,123	0,108	0,084	0,069	0,057	0,046
	На выходе >	0,099	0,085	0,061	0,046	0,033	0,023



HMD 20-3 (на регенерацию - 0,034 м3/мин @ 7 бар)



Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				0,256	0,201	0,162
	На выходе >				0,222	0,167	0,127
+20°C	На входе >			0,252	0,202	0,165	0,135
	На выходе >			0,218	0,167	0,130	0,101
+30°C	На входе >		0,291	0,217	0,178	0,147	0,122
	На выходе >		0,256	0,182	0,144	0,113	0,087
+40°C	На входе >	0,284	0,247	0,192	0,160	0,134	0,111
	На выходе >	0,250	0,212	0,158	0,126	0,099	0,077
+50°C	На входе >	0,245	0,217	0,173	0,146	0,122	0,102
	На выходе >	0,210	0,183	0,139	0,111	0,088	0,068
+66°C	На входе >	0,204	0,184	0,150	0,128	0,108	0,091
	На выходе >	0,170	0,150	0,116	0,093	0,073	0,056



HMD 20-4 (на регенерацию - 0,071 м3/мин @ 7 бар)



Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				0,556	0,447	0,368
	На выходе >				0,484	0,375	0,296
+20°C	На входе >			0,547	0,448	0,374	0,314
	На выходе >			0,475	0,376	0,303	0,242
+30°C	На входе >		0,624	0,478	0,401	0,339	0,287
	На выходе >		0,552	0,406	0,329	0,268	0,215
+40°C	На входе >	0,610	0,537	0,429	0,365	0,311	0,264
	На выходе >	0,539	0,465	0,357	0,293	0,239	0,193
+50°C	На входе >	0,533	0,478	0,391	0,336	0,288	0,245
	На выходе >	0,461	0,407	0,319	0,264	0,216	0,174
+66°C	На входе >	0,453	0,414	0,345	0,299	0,257	0,221
	На выходе >	0,382	0,342	0,273	0,227	0,186	0,149



HMD 20-5 (на регенерацию - 0,121 м3/мин @ 7 бар)



Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				0,922	0,735	0,601
	На выходе >				0,802	0,615	0,480
+20°C	На входе >			0,907	0,737	0,611	0,509
	На выходе >			0,787	0,617	0,491	0,389
+30°C	На входе >		1,039	0,789	0,657	0,552	0,463
	На выходе >		0,918	0,669	0,537	0,432	0,343
+40°C	На входе >	1,016	0,889	0,705	0,596	0,504	0,425
	На выходе >	0,895	0,769	0,584	0,475	0,384	0,305
+50°C	На входе >	0,882	0,790	0,640	0,546	0,465	0,394
	На выходе >	0,762	0,669	0,520	0,425	0,344	0,273
+66°C	На входе >	0,746	0,679	0,562	0,483	0,414	0,352
	На выходе >	0,626	0,559	0,441	0,363	0,293	0,232



HMD 20-6 (на регенерацию - 0,240 м3/мин @ 7 бар)



Температура СжВ v		Температура точки росы под давлением и пропускная способность, м3/мин @ 7 бар(и)
		+10°C	+3°C	-10°C	-20°C	-30°C	-40°C
+5°C	На входе >				1,80	1,43	1,17
	На выходе >				1,56	1,20	0,93
+20°C	На входе >			1,77	1,44	1,19	0,99
	На выходе >			1,53	1,20	0,96	0,76
+30°C	На входе >		2,03	1,54	1,28	1,07	0,90
	На выходе >		1,79	1,30	1,04	0,84	0,67
+40°C	На входе >	1,98	1,73	1,37	1,16	0,98	0,83
	На выходе >	1,75	1,50	1,14	0,92	0,75	0,59
+50°C	На входе >	1,72	1,54	1,25	1,06	0,90	0,77
	На выходе >	1,48	1,30	1,01	0,83	0,67	0,53
+66°C	На входе >	1,45	1,32	1,09	0,94	0,80	0,69
	На выходе >	1,22	1,09	0,86	0,70	0,57	0,45



Примечания к техническим данным

1. Подразумевается, что сжатый воздух, поступающий в осушитель, имеет 100% относительную влажность - что обычно означает, что он был сжат компрессором и не проходил какого-либо предварительного осушения (например, в холодильном осушителе). В этом случае, температура точки росы сжатого воздуха (под давлением) равна его собственной температуре. Если же сжатый воздух был, перед подачей в мембранный осушитель, уже предварительно осушен, то вместо его фактической температуры следует рассчитвывать пропускную способность/обеспечиваемую температуру точки росы осушителя HMD, исходя из имеющейся у сжатого воздуха на момент подачи в HMD температуры точки росы. Например, если сжатый воздух имеет температуру +30°C, но был уже осушен во фреоновом осушителе до температуры точки росы +3°C, то в левой колонке таблиц выше следует выбрать не значение «+30°C», а значение «+5°C» - как наиболее близкое к +3°C.

2. Пропускная способность указана приведенной к стандартным условиям всасывания (+20°C, абсолютное давление 1 бар) при избыточном рабочем давлении 7 бар, в соответствии с указаниями CAGI (Compressed Air and Gas Institute), изложенными в стандарте ADF700: Membrane Compressed Air Dryers - Metdods for Testing and Rating («Мембранные осушители сжатого воздуха: методики проверки и указания параметров»). Для выяснения производительности осушителей серии HMD при других значениях рабочего давления сжатого воздуха, пожалуйста, обращайтесь к нам за дополнительной информацией.

Модели HMD 20-7, HMD 20-8 и HMD 20-9

Кроме указанных в таблицах выше, предлагаются модели мембранных осушителей HMD20-7, HMD20-8 и HMD20-9. Эти модели не являются «самодостаточным» оборудованием: HMD20-7 представляет собой три осушителя HMD20-5, соединенные параллельно. HMD20-8 состоит из соединенных параллельно двух осушителей HMD20-6, а HMD20-9 - из трех осушителей HMD20-6. Для того, чтобы рассчитать обеспечиваемую температуру точки росы/пропускную способность этих осушителей, следует рассчитать характеристики «базового» осушителя и умножить соответствующую пропускную способность на число агрегатов, входящих в модели HMD20-7, 20-8 и 20-9.

Прочие технические данные

Тип	Максимальный вход СжВ		Присоединение	Масса, кг	Диаметр, мм	Длина, мм
	м3/мин	м3/ч
HMD 20-1	0,04	2,6	R 3/8"	0,6	53	312
HMD 20-2	0,17	10	R 3/8"	0,8	53	671
HMD 20-3	0,27	16	R 3/8"	2,2	99	389
HMD 20-4	0,58	35	R 1/2"	3,1	99	683
HMD 20-5	0,97	58	R 1/2"	4,9	99	1041
HMD 20-6	1,90	114	R 3/4"	6,0	125	1050



Минимальное избыточное рабочее давление 4 бар. Максимальное избыточное рабочее давление 14 бар.

Минимальная рабочая температура +1°C. Максимальная рабочая температура +66°C. Минимальная температура окружающей среды -40°C. Максимальная температура окружающей среды +66°C.

Максимальная скорость изменения (роста или падения) давления 0,7 бар/с. Если пневмосеть построена таким образом, что на осушителе возможен более быстрый рост или падение давления, следует установить клапан плавного набора давления или иное регулирующее скорость изменения давления сжатого воздуха устройство.
