Датчик EA2-TX-100

Датчик EA2-TX-100

Преобразователь температуры точки росы инертных газов Easidew Transmitter

Назначение

Прибор основан на импедансной технологии. Основные области применения — измерение температуры точки росы сжатого воздуха, продуктов разделения воздуха и им подобные.

Основные технические характеристики

Измеряемая единица — температура точки росы (далее «ТТР») газов.
При отрицательных значениях измеряется температура точки инея.

Дополнительной единицей является ppmV (для газов).
Для отображения влажности в ppmV необходимо запрограммировать давление пробы. Это делается на заводе-изготовителе и должно указываться при заказе оборудования.

Диапазон измерения от –100 до +20°С.
В этом диапазоне прибор калиброван по 13 точкам с интервалом в 10°С.
Результат измерения передается по токовому выходу 4…20 мА.

Погрешность измерения ±2°С.
Влажность в ppmV является результатом вычислений, поэтому погрешность не указывается.

Время установления показаний зависит от влажности пробы (см. таблицу ниже).

ТТР, °С Время ТТР, °С Время
0 10 минут –80 5…10 часов
–60 1…2 часа –100 10…20 часов



Условия эксплуатации и хранения. Прибор можно использовать при температуре окружающей среды –20…+60 °С в безопасных зонах. Класс защиты корпуса от внешнего воздействия IP66. Температура хранения –40…+70°С.

Габаритные размеры 132×27 мм (Д×o), масса 0,15 кг.

Напряжение питания 24 В (постоянное). Прибор подключается по двухпроводной схеме.

Комплектность

Преобразователь Easidew Transmitter, адаптер, кабельный ввод, руководство по эксплуатации, паспорт, копия свидетельства Госреестра с описанием типа и методикой поверки, свидетельство о поверке.

При поставке на условиях EXW Michell Instruments (прямой оплате производителю и самовывозе из Англии) свидетельство о поверке и паспорт не входят в комплект.

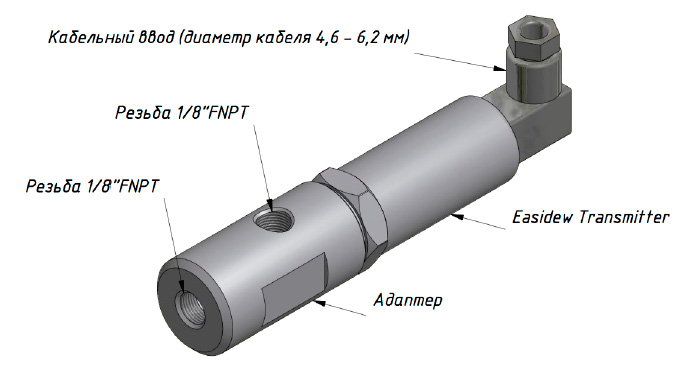

Подвод пробы и кабеля

Easidew Transmitter имеет установочную резьбу 5/8” UNF.

 Подвод пробы и кабеля

Не рекомендуется устанавливать преобразователь непосредственно в трубопровод. При таком способе установки сложно обеспечить должный уровень фильтрации, а при необходимости снять прибор (для поверки или при выходе из строя) придется останавливать процесс.

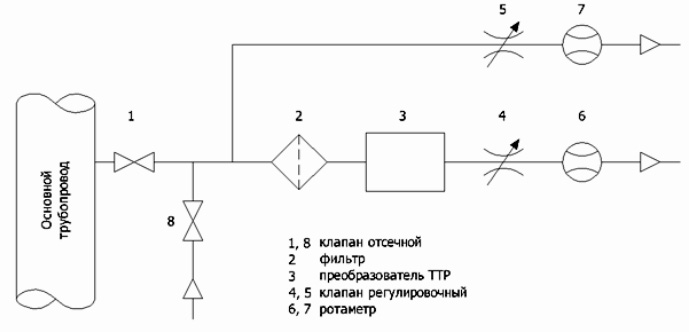

Оптимальная схема установки преобразователя показана ниже.

Оптимальная схема установки преобразователя



Требования к пробе

Давление пробы до 450 бар (45 МПа).

Расход пробы, при котором обеспечивается достоверность показаний — 1…5 л/мин при нормальных условиях. Если проба находится под давлением, то нужно либо измерять расход при этом же давлении, либо умножать указанный выше расход на давление пробы. Например, если давление пробы составляет 100 бар, то возможны два варианта: а) использовать ротаметр, рассчитанный на давление 100 бар и с его помощью выставить расход 1…5 л/мин, либо б) использовать ротаметр, рассчитанный на атмосферное давление и имеющий шкалу (1…5)×100, то есть — 100…500 л/мин.

Фильтрация пробы. Перед подачей пробы на вход прибора необходимо обеспечить степень ее фильтрации не хуже 2 мкм.

Состав пробы. Наличие определенных химических веществ в составе пробы приводит к искажению результата измерения. Некоторые вещества разрушают чувствительный элемент.

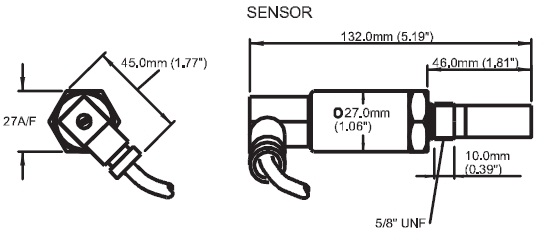

Датчик EA2-TX-100 размеры
