Рефрижераторные (фреоновые) осушители
Осушители CPX
Невозможно представить современное производство и технологические процессы, не требующие использования сжатого воздуха. Современная промышленность требует обеспечения все более высокого качества, которое заключается не только в увеличении объема производимого сжатого воздуха, но и в обеспечении его чистоты. Сжатый воздух после компрессора всегда содержит большое количество воды в виде капель и пара, для потребителей с высокими требованиями к качеству воздуха необходимо применять дополнительные осушающие устройства.
Компрессоры, производящие сжатый воздух со скоростью 20 м3/мин при 8 бар и работающие в течение 8 часов при нагрузке 75%, при температуре воздуха на входе 20°C и относительной влажности 70% направляют в трубопровод около 80 л воды. Входящий влажный сжатый воздух подвергается первичному охлаждению в воздушном теплообменнике при помощи холодного сухого воздуха. Второй этап охлаждения воздуха проходит в испарителе, где температура воздуха доводится до установленного значения.
Конденсат, собранный на этапе охлаждения воздуха, обрабатывается и автоматически сбрасывается системой датчиков уровня. На выходе компрессора оказывается осушенный воздух, который может применяться при выполнении большинства промышленных операций. Будучи простой и эффективной технологией, рефрижераторное осушение является предпочтительным решением для большинства применений. Осушители CPX, производимые компанией Chicago Pneumatic, разработаны для того, чтобы обеспечить ваше производство сухим сжатым воздухом при минимальном энергопотреблении и незначительном падении давления.
| Модель | CPX 10 | CPX 20 | CPX 30 | CPX 40 | CPX 60 | CPX 80 | CPX 100 | CPX 125 | CPX 150 | CPX 180 | CPX 225 | CPX 270 |
| Расход сжатого воздуха, м3/мин. | 0,35 | 0,60 | 0,85 | 1,20 | 1,83 | 2,35 | 3,0 | 3,6 | 4,1 | 5,2 | 6,5 | 7,7 |
| Номинальная мощность, кВт | 0,13 | 0,16 | 0,19 | 0,27 | 0,28 | 0,61 | 0,67 | 0,79 | 0,87 | 1,07 | 1,19 | 1,45 |
| Параметры питания, В/Гц/Фаз | 230/50/1 | |||||||||||
| Максимальное рабочее давление, бар | 16 | 16 | 16 | 16 | 16 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Диаметр соединения | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 1" | 1" | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” | 1 1/2” |
| Вес, кг | 19 | 19 | 20 | 25 | 27 | 44 | 44 | 53 | 60 | 65 | 80 | 80 |
| Модель | CPX 350 | CPX 425 | CPX 530 | CPX 700 | CPX 850 | CPX 850 | CPX 1000 | CPX 1700 | CPX 2500 |
| Расход сжатого воздуха, м3/мин. | 10 | 12 | 15 | 18 | 24 | 30 | 35 | 50 | 70 |
| Номинальная мощность, кВт | 1,82 | 2,01 | 2,64 | 3,57 | 3,90 | 4,46 | 5,55 | 6,80 | 10,20 |
| Параметры питания, В/Гц/Фаз | 400/50/3 | ||||||||
| Максимальное рабочее давление, бар | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Диаметр соединения | 2" | 2" | 2" | 2" | 3" | 3" | 3" | Dу 125 | Dу 125 |
| Вес, кг | 128 | 146 | 158 | 165 | 325 | 335 | 350 | 550 | 600 |
Параметры указаны для условий :
- точка росы +3 оС
- давление сжатого воздуха 7 бар
- температура сжатого воздуха 35 оС
- окружающая температура 25 оС

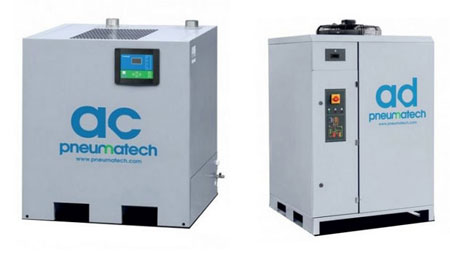

Серия AC и AD
| Модель | Производительность (м3/мин) |
Максимальное давление (бар) |
Точка росы (°C) |
Мощность (кВт) |
Габариты (мм) |
Масса (кг) |
| AC 15 | 0.36 | 16 | +3 | 0.2 | 496x380x461 | 27 |
| AC 20 | 0.6 | 16 | +3 | 0.2 | 496x380x461 | 27 |
| AC 30 | 0.9 | 16 | +3 | 0.33 | 496x380x461 | 32 |
| AC 40 | 1.2 | 16 | +3 | 0.41 | 496x380x461 | 34 |
| AC 50 | 1.5 | 16 | +3 | 0.41 | 496x380x461 | 34 |
| AC 65 | 1.8 | 16 | +3 | 0.41 | 496x380x461 | 34 |
| AC 85 | 2.4 | 16 | +3 | 0.57 | 716x380x676 | 57 |
| AC 100 | 3 | 16 | +3 | 0.54 | 716x380x676 | 58 |
| AC 125 | 3.6 | 14 | +3 | 0.63 | 758x474x872 | 80 |
| AC 150 | 4.2 | 14 | +3 | 0.87 | 758x474x872 | 81 |
| AC 200 | 5.7 | 14 | +3 | 1.18 | 758x474x872 | 87 |
| AC 250 | 7.2 | 14 | +3 | 1 | 882x861x1015 | 170 |
| AC 300 | 9 | 14 | +3 | 1 | 882x861x1015 | 170 |
| AC 350 | 11.1 | 14 | +3 | 1.4 | 947x801x1026 | 185 |
| AC 450 | 13.2 | 14 | +3 | 1.9 | 947x801x1026 | 197 |
| AC 500 | 14.7 | 14 | +3 | 2.1 | 947x801x1026 | 197 |
| AC 600 | 17.1 | 14 | +3 | 2.2 | 947x801x1026 | 197 |
| AC 650 | 18.6 | 14 | +3 | 2.8 | 986x850x1190 | 200 |
| AC 850 | 24.6 | 14 | +3 | 4.6 | 1250x850x1375 | 240 |
| AC 1050 | 30.6 | 14 | +3 | 6.4 | 1525x850x1375 | 310 |
| AC 1250 | 36.6 | 14 | +3 | 4.8 | 1040x1060x1580 | 320 |
| AC 1600 | 45.6 | 14 | +3 | 5.3 | 1245x1060x1580 | 380 |
| AC 1800 | 52.2 | 14 | +3 | 6.6 | 1245x1060x1580 | 400 |
| AC 2100 | 60.6 | 14 | +3 | 7.4 | 1580x1060x1580 | 460 |
| AD 125 | 3.6 | 13 | +3 | 0.79 | 460x560x789 | 53 |
| AD 150 | 4.1 | 13 | +3 | 0.87 | 460x560x789 | 60 |
| AD 175 | 5.2 | 13 | +3 | 1.07 | 460x560x789 | 65 |
| AD 200 | 6.5 | 13 | +3 | 1.19 | 580x590x899 | 80 |
| AD 250 | 7.7 | 13 | +3 | 1.15 | 580x590x899 | 80 |
| AD 300 | 10 | 13 | +3 | 1.82 | 735x898x962 | 128 |
| AD 360 | 12 | 13 | +3 | 2.01 | 735x898x962 | 146 |
| AD 500 | 15 | 13 | +3 | 2.64 | 735x898x962 | 158 |
| AD 600 | 18 | 13 | +3 | 3.57 | 735x898x962 | 165 |
| AD 750 | 24 | 13 | +3 | 3.9 | 1020x1082x1535 | 325 |
| AD 1000 | 30 | 13 | +3 | 4.5 | 1020x1082x1535 | 335 |
| AD 1250 | 35 | 13 | +3 | 5.5 | 1020x1082x1535 | 350 |
| AD 1600 | 45 | 13 | +3 | 6.7 | 1020x1123x1535 | 380 |
| AD 1800 | 50 | 13 | +3 | 6.8 | 1020x1123x1535 | 550 |
| AD 2500 | 70 | 13 | +3 | 10.2 | 1020x1123x1535 | 600 |
| AD 3000 | 84 | 13 | +3 | 12.3 | 1020x1123x1535 | 650 |
