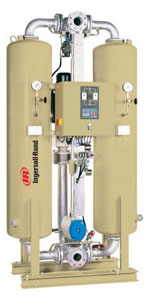

TZV

TZV

Осушение:

  1. от воздушного компрессора, сжатый воздух поступает в осушитель через предварительный фильтр, который удаляет масляные и прочие загрязнения на входе в осушитель;
  2. воздух направляется в башню, которая находится в режиме осушения;
  3. осушитель удаляет влагу из воздуха путем адсорбции (поглощением);
  4. осушенный сжатый воздух из башни проходит через фильтр на выходе из осушителя, дополнительно удаляя пылевые загрязнения из сжатого воздуха, поступающего в систему.

Регенерация:

  1. атмосферный воздух, с температурой окружающего воздуха, с помощью вентилятора (нагнетателя) подаётся в башню, находящуюся на регенерации;
  2. на входе в башню воздух подогревается с помощью встроенного нагревателя;
  3. горячий воздух поступает в башню находящуюся на регенерации и удаляет влагу, впитанную адсорбентом;
  4. влажный воздух выходит из осушителя через выхлопной порт, который оснащен глушителей для снижения шума.

 схема отвода сжатого воздуха от компрессора

Спецификация осушителей сжатого воздуха с наддувом и горячей регенерацией влагопоглотителя Серия D-IB расход 8,3-248,3 м3/мин с точкой росы -40оС

Модель Qном, м³/ч Габаритные размеры, мм Фланцы, мм Масса, кг
Ширина Глубина Высота
TZV 070 (TZV070) 420 971 1214 1954 40 460
TZV 085 (TZV085) 510 969 1214 2204 40 560
TZV 107 (TZV107) 642 1075 1306 2248 50 640
TZV 142 (TZV142) 852 1093 1357 2271 50 770
TZV 197 (TZV197) 1182 1279 1558 2664 80 940
TZV 250 (TZV250) 1500 1267 1608 2680 80 1200
TZV 330 (TZV330) 1980 1373 1700 2728 80 1580
TZV 392 (TZV392) 2352 1335 2020 2846 100 1880
TZV 488 (TZV488) 2928 1436 2082 2870 100 2350
TZV 592 (TZV592) 3552 1628 2170 2940 100 2850
TZV 683 (TZV683) 4098 1654 2450 3186 150 3300
TZV 790 (TZV790) 4740 1833 2515 3210 150 3800
TZV 875 (TZV875) 5250 1826 2550 3226 150 4200
TZV 1035 (TZV1035) 6210 1910 2600 3498 150 4950
TZV 1183 (TZV1183) 7098 1936 2650 3521 150 5700
TZV 1333 (TZV1333) 7998 2176 3100 3584 200 6400
TZV 1533 (TZV1533) 9198 2299 3150 3604 200 7400
TZV 1800 (TZV1800) 10800 2353 3250 3666 200 8700
TZV 2050 (TZV2050) 12300 2514 3500 3853 250 11500
TZV 2417 (TZV2417) 14502 2566 3600 3893 250 13500





Датчик температуры точки росы

Как правило, сжатый воздух, вырабатываемый компрессором, имеет 100-процентную относительную влажность. Для снижения содержания в сжатом воздухе вапоризованной влаги, используются осушители сжатого воздуха.

Датчики (измерители) температуры точки росы служат для измерения содержания в газе вапоризованной (парообразной) влаги. Измерители температуры точки росы показывает температуру, при которой эта влага начнет конденсироваться - т.е., температуру точки росы.

Все адсорбционные осушители, предлагаемые нашей компанией, могут быть оснащены датчиком ТТР, подключаемым к системе управления осушителя. Такой датчик не только позволяет в реальном времени отображать температуру точки росы на дисплее системы управления осушителя, но и участвует в управлении им: переход адсорбера осушителя в фазу адсорбции инициируется системой управления только при росте температуры точки росы до запрограммированного уровня.

Однако, иногда возникает необходимость дополнительно контролировать температуру точки росы сжатого воздуха и азота. Для этого, используются автономные, не связанные с осушителем измерители. Наш немецкий партнер - компания Almig - предлагает 2 модели измерителей температуры точки росы, предназначенные для измерения влажности сжатого воздуха и азота.

Оба наши датчика работают по импендансной технологии. Используются высококачественные измерительные элементы, он же Easidew Transmitter (Cermet II) фирмы Michell Instruments, британского производства. Чувствительные элементы измерительных элементов защищены кожухом из синтерированной нержавеющей стали. Оба снабжены большим светодиодным дисплеем, на котором в режиме реального времени отображается замеряемая температура точки росы. Имеются также и кнопки управления, используемые при навигации по меню датчика.

Оба датчика очень просты в установке и обращении, работают по принципу "plug-and-play". Измерительный элемент уже установлен в находящейся внутри корпуса датчика измерительной камере, калибровочные значения введены в память электронного блока; для начала работы с датчиком, следует лишь подключить его кабель к сети электропитания и присоединить его 4-мм трубку подачи газа к быстроразъемному соединению.

Датчик, он же Easidew Transmitter (Cermet II) фирмы Michell Instruments, служит для измерения температуры точки росы сжатого воздуха или, иначе говоря, содержания в нем испаренной влаги.

Датчик представляет собой цилиндр из нержавеющей стали, внутри которого размещена пластина с нанесенным на нее тончайшим слоем полимерного полупроводникового материала на основе кремния (комплекс оксидов кремния и углеродных соединений). Пластина защищена фильтром из спеченной бронзы, препятствующим попаданию на пластину частиц пыли, компрессорного масла и пр.

Датчик снабжен резьбой, и присоединяется к выходу сжатого воздуха из осушителей сжатого воздуха Almig. Датчик снабжен 3-клеммным присоединением электропитания. На вход датчика подается постоянный ток напряжением 24В. На выходе, в зависимости от содержания влаги в попадающем на пластину сжатом воздухе, сила тока составляет от 4 до 20 мА (если датчик исправен).

Датчик не может использоваться самостоятельно, т.к.:

- не снабжен устройством электропитания,

- не снабжен перекодировщиком сигнала из аналоговой формы,

- не снабжен устройством отображения информации (дисплеем или др.),

Датчик является запасной частью к осушителям сжатого воздуха Almig, работающим под управлением систем Multitronic, L1 и некоторых других.



Схема подсоединения

Схема подсоединения датчика точки росы

Датчик температуры точки росы является стационарным и предназначен для настенного размещения.

Имеет 2 свободных от напряжения «сухих» контакта с программируемым значением изменения статуса. Эти контакты можно использовать, например, для подключения внешних сигнальных устройств (ламп, зуммеров и т.д.), или для управления какими-либо устройствами.

Интересной особенностью является наличие у него порта USB и устанавливаемого на него съемного флэш-накопителя. Флэш-накопитель имеет емкость 32000 записей, частота записи показаний поддается регулировке. В комплекте с датчиком поставляется программное обеспечение для операционных систем MS Windows 98/2000/XP/Vista, для взаимодействия с накопителем: установки калибровочных значений, частоты фиксации показаний датчика, времени и даты, аварийных значений ТТР, перемещения данных из накопителя в файл на жестком диске ПК и последующего их просмотра в виде удобных масштабируемых графиков.

Также, в комплекте поставляются: кабель для подключения к сети 230В?50Гц и 2-метровый отрезок 4-миллимитеровой PTFE-трубки.

В случае, если имеется вероятность попадания в датчик компрессорного масла, пыли и других загрязнителей, следует подключать датчик через систему предварительной фильтрации, которую также можно заказать у нас.

Измеритель является переносным. Конечно, это не значит, что его нельзя использовать и постоянно на одном месте - однако, была учтена специфика работы с переносными датчиками, и он имеет несколько другую схему взаимодействия с внешними устройствами.

Не имеет внешних сигнальных контактов и флэш-накопителя. Вместо них, он оснащен выходом аналогового сигнала 4...20 мА, отражающего значение температуры точки росы. При желании, сигнал можно обрабатывать с помощью опционального устройства Easylog, которое позволяет как производить запись показаний (до 48000 значений), так и имеет свободные от напряжения контакты.

Другой особенностью является наличие регулятора подачи сжатого воздуха или азота в измерительную камеру. Регулятор может использоваться для быстрой продувки измерительной камеры с целью более быстрой актуализации показаний датчика.

В комплект поставки входят: кабель подключения к сети 230В?50Гц и 2-метровый отрезок 4-миллимитеровой PTFE-трубки. Дополнительно, можно заказать: фиксатор показаний Easylog, конвертер EBW1 для подключения Easylog к ПК, программное обеспечение Gsoft, предварительный фильтр AA003G с быстроразъемным присоединением (для защиты от масла и пыли).

Технические данные обоих датчиков

Диапазон измерений температуры точки росы, °С: -100...+20
Максимальное рабочее давление, бар (изб): 16 (и до 350+ бар с использованием редуктора давления)
Рабочая температура ZDS200 / ZDP100, °С: -20...+50 / -20...+40
Допустимая погрешность измерений в диапазоне -59...+20 °С, °C: ±1
Допустимая погрешность измерений в диапазоне -100...-60 °С, °C: ±2
Разрешение в диапазоне -79...+20 °С, °C: 0,1
Разрешение в диапазоне -100...-80 °С, °C: 1
Напряжение электропитания (стандартно): 230В±10%?50Гц
Потребляемая мощность, Вт: 2
Класс электрозащиты: IP54
Присоединение под сжатый воздух: быстроразъемное 4 мм
Масса, кг: 2



ОСУШИТЕЛИ С ГОРЯЧЕЙ РЕГЕНЕРАЦИЕЙ, запчасти

Глушители

ОСУШИТЕЛИ С ГОРЯЧЕЙ РЕГЕНЕРАЦИЕЙ, запчасти глушители

Глушитель представляет собой высокоэффективную двухступенчатую фильтрацию газов и эффективный шумопоглотитель для такого оборудования, как компрессоры, адсорбционные осушители воздуха, насосы, гидравлические прессы, воздухозаборники, вентиляторы и т.д. При рабочем давлении 1 МПа устройство снижает шум до 30 дБ.



Модель

Артикул

Резьба

Диаметр, дюймы

Длина с резьбой, дюймы

Х01

0375001

1/8

1,84

3,12

Х02

0375002

1/4

1,84

4,37

Х00

0375000

3/8

2,59

5,12

Х05

0375005

1/2

3,15

6,00

Х07

0375007

3/4

3,40

7,18

Х10

0375010

1

3,90

8,75

Х12

0375012

1-1/4

3,90

8,75

Х15

0375015

1-1/2

5,25

13,56

Х20

0375020

2

2,25

18,87

Х30

0375030

3

-

-

Х40

0375040

4

-

-

Х60

0375060

6

-

-



Дисковые поворотные клапаны

Дисковые поворотные клапаны вентили батерфляй

Дисковые поворотные клапаны (вентили «батерфляй») используются для открытия и закрытия трубопровода. Представленные ниже клапаны используют не ручной привод (когда заслонка снабжена рукояткой, поворачиваемой оператором вручную), а привод сжатым воздухом через пневматический актуатор. Такие клапаны могут использоваться для удаленного, без непосредственного участия оператора, дискретного (в режиме «открыто/закрыто») регулирования потока сжатого воздуха или иной нейтральной газообразной или жидкой рабочей среды.
В качестве поворотного механизма клапана используется пневматический актуатор частичного поворота (угол 90°), с двойным поршнем, работающий по принципу «зубчатой рейки и шестерни». Ведущая шестерня выполнена в соответствии с требованиями DIN 3337. Материалом конструкции корпуса актуатора является анодированный алюминий, уплотнения изготовлены из нитрибутадиеновой резины.

Технические характеристики:
- рабочая среда - нейтральные газы и жидкости. Нельзя использовать газы и жидкости с примесью минеральных масел!;
- входное давление сжатого воздуха - p1: 16 бар;
- допустимая температура сжатого воздуха - от -20°C до +50°C;
- давление воздуха управления - 5,5 бар (изб);
- материал конструкции корпуса клапана - серый чугун EN GJL-250 с покрытием эпоксидной смолой;
- уплотнения заслонки и вала - EPDM;
- поворотный вал - нержавеющая сталь AISI 316.

Технические характеристики дисковые поворотные клапаны

Артикул

Ду, мм

Н1

Н2

Н3

L

В

Поворотные межфланцевые дисковые клапаны с пневматическим приводом двойного действия

350.4040

40

57

130

234

112

32

350.4050

50

62

136

254

122

43

350.4065

65

70

145

263

137

46

350.4080

80

86

151

281

126

46

350.4100

125

106

175

305

152

52

350.4125

150

120

190

320

182

56

350.4150



132

203

350

206

56

Поворотные межфланцевые дисковые клапаны с пневматическим приводом, нормально закрытые (сжатый воздух для открытия)

350.5040

40

57

130

234

112

32

350.5050

50

62

136

266

122

43

350.5065

65

70

145

292

137

46

350.5080

80

89

151

298

126

46

350.5100

100

106

175

345

152

52

350.5125

125

120

190

360

182

56

350.5150

150

132

203

393

206

56



Блок управления

блок управления almig

В общем случае, существуют две концепции управления компрессором: таймерные блоки управления и контроллеры точки росы.

Таймерные блоки управления включают осушитель только тогда, когда компрессор работает под нагрузкой, т.е. производит сжатый воздух. Периодичность циклов регенерации фиксированная. Фактически регенерация осуществляется только непосредственно компрессором. Этот тип блока управления не пригоден для осушителей с частичной загрузкой.

Контроллеры точки росы определяют качество сжатого воздуха при помощи измерителя точки росы. Если температура точки росы возрастает, то регулятор переключает поток сжатого воздуха на другой сосуд. К тому же принудительное переключение осуществляется каждые 96 часов. Этот тип блока управления существенно более экономичен по сравнению с таймерными блоками управления с фиксированными циклами регенерации, так как они обеспечивают требуемое качество сжатого воздуха. Контроллеры точки росы также могут использоваться в других устройствах в качестве энергосберегающих блоков управления.


Электронный контроллер, устанавливаемый на компрессорах,

- это современная управляющая система, специально разработанная для компрессоров средней и высокой производительности.

Он позволяет осуществлять:

- управление всеми операциями и параметрами, необходимыми при использовании компрессора: создаваемое избыточное давление, управление осушителем, остановка и запуск машины;
- регулировку и проверку компрессора;
- фиксирование и сохранение информации о произошедших нештатных ситуациях в работе;
- остановку компрессора в случае обнаружения сбоев в работе;
- визуальное предоставление информации о наступлении сроков обслуживания машины;
- в устройстве применена клавиатура сенсорного типа, не боящаяся загрязнений. Контроллер имеет цифровые и аналоговые порты для подключения различных внешних устройств. Программное обеспечение контроллера позволяет осуществлять многоуровневый доступ к перепрограммированию параметров для специалистов разной квалификации. Имеется также защита от ввода заведомо нереальных или опасных параметров работы.
- функция энергосбережения с "интеллектуальным управлением".

Управляющая программа контроллера позволяет значительно снизить потребление энергии в режиме разгрузки путем использования функции "интеллектуального управления", автоматически рассчитывая для каждого цикла ожидаемое время работы в режиме разгрузки. Количество пусков-остановок оптимизируется, исходя из текущего потребления воздуха и максимально допустимого количества остановок в течении часа.

Сразу по достижению максимального давления компрессор переходит в режим разгрузки, даже если потребление воздуха в текущий момент отсутствует. Затем, исходя из вышеуказанных параметров, компрессор либо переходит в режим остановки, либо продолжит работу в режиме разгрузки до следующего цикла.
