Осушители рефрижераторные осушители Atlas Copco серия FD
Промышленные осушители сжатого воздуха рефрижераторного типа с воздушным охлаждением и низким уровнем шума компании Atlas Copcoобладают высокой надежностью. Оборудование серии FD - это целостная единица, которая готова к работе. Нет необходимости подготавливать данные модели к работе, требуется лишь подключить их к электросети и воздушной магистрали.
Осушка воздуха в компрессорах данного типа осуществляется за счет охлаждения сжатого воздуха и отвода выпавшего конденсата.Осушители FD способны обеспечивать точку росы до +3°С (в зависимости от условий и параметров окружающий среды), что удовлетворяет требования относительно качества сжатого воздуха для большинства предприятий. Аппараты оснащены высокоэффективным влагоотделителем с автоматической системой дренажа.
|
Модель |
Пропускная способность |
Максимальное давление |
Длина |
Ширина |
Высота |
Тип |
|
FD5 (FD 5) |
0,36 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD5 (FD 5) |
0,52 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD10 (FD 10) |
0,60 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD10 (FD 10) |
0,87 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD15 (FD 15) |
0,90 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD15 (FD 15) |
1,31 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD20 (FD 20) |
1,20 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD20 (FD 20) |
1,74 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD25 (FD 25) |
1,50 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD25 (FD 25) |
2,18 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD30 (FD 30) |
1,80 |
16 |
497,5 |
380 |
461 |
R134a |
|
FD30 (FD 30) |
2,61 |
20 |
497,5 |
380 |
461 |
R134a |
|
FD40 (FD 40) |
2,40 |
16 |
688 |
389 |
604 |
R134a |
|
FD40 (FD 40) |
3,48 |
20 |
688 |
389 |
604 |
R134a |
|
FD50 (FD 50) |
3 |
16 |
688 |
389 |
604 |
R134a |
|
FD50 (FD 50) |
4,35 |
20 |
688 |
389 |
604 |
R134a |
| FD60 (FD 60) 230V 50HZ |
3,60 | 13 | 726/1016 | 478 | 804 | R134a |
| FD70 (FD 70) 230V 50HZ |
4,20 | 13 | 726/1016 | 478 | 804 | R134a |
| FD95 (FD 95) 230V 50HZ |
5,70 | 13 | 726/1016 | 478 | 804 | R134a |
|
FD120 (FD 120) |
7,20 |
14 |
836/1036 |
661 |
982 |
R410A |
|
FD150 (FD 150) |
9 |
14 |
836/1036 |
661 |
982 |
R410A |
|
FD185 (FD 185) |
11,1 |
14 |
916/1116 |
661 |
982 |
R410A |
|
FD220 (FD 220) |
13,21 |
14 |
916/1116 |
661 |
982 |
R410A |
|
FD245 (FD 245) |
14,71 |
14 |
916/1116 |
661 |
982 |
R410A |
|
FD285 (FD 285) |
17,11 |
14 |
916/1116 |
661 |
982 |
R410A |
| FD220 (FD 220) 400V 50HZ HAV |
13,21 | 14 | 916/1116 | 661 | 982 | R410A |
| FD245 (FD 245) 400V 50HZ HAV |
14,71 | 14 | 916/1116 | 661 | 982 | R410A |
| FD285 (FD 285) 400V 50HZ HAV |
17,11 | 14 | 916/1116 | 661 | 982 | R410A |
Поправочные коэффициенты
K1 - поправочный коэффициент на температуру сжатого воздуха на впуске и его точку росы
|
Температура сжатого воздуха на впуске |
||||||||
|
FD5-285 |
25° С |
30° С |
35° С |
40° С |
45° С |
50° С |
55° С |
|
|
Точка росы под давлением |
||||||||
|
3° С |
1,00 |
1,00 |
1,00 |
0,98 |
0,85 |
0,70 |
0,57 |
|
|
5° С |
1,20 |
1,17 |
1,15 |
1,08 |
0,92 |
0,75 |
0,60 |
|
|
7° С |
1,41 |
1,32 |
1,25 |
1,14 |
1,00 |
0,80 |
0,65 |
|
|
10° С |
1,72 |
1,54 |
1,38 |
1,28 |
1,09 |
0,92 |
0,75 |
|
|
15° С |
2,20 |
1,96 |
1,74 |
1,54 |
1,37 |
1,15 |
0,94 |
|
|
18° С |
2,46 |
2,25 |
2,00 |
1,76 |
1,53 |
1,33 |
1,12 |
|
К2 - поправочный коэффициент на давление воздуха на впуске
| 4 bar(g) | 6 bar(g) | 7 bar(g) | 8 bar(g) | 10 bar(g) | 12 bar(g) | 15 bar(g) | 20 bar(g) |
| 0,80 | 0,95 | 1,00 | 1,05 | 1,15 | 1,25 | 1,35 | 1,45 |
К3 - поправочный коэффициент на температуру окружающего воздуха
| 25° С | 1,00 |
| 30° С | 0,95 |
| 35° С | 0,88 |
| 40° С | 0,81 |
| 45° С | 0,74 |

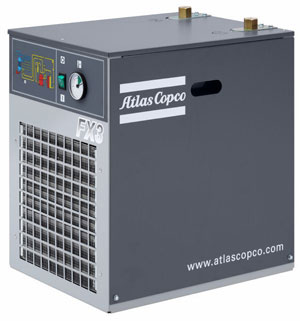

Осушители рефрижераторные Atlas Copco серия FX
Бывают случаи, когда на производстве не всегда есть потребность осушать сжатый воздух до точки росы +3°С. Но, для того, чтобы в пневмомагистрали не конденсировалась влага, в обычных производственных условиях вполне достаточна точка росы +5°С. Для этого была создана серия осушителей FX.
Данное оборудование - это целостная единица, которая готова к работе. Нет необходимости подготавливать эти модели к работе, требуется лишь подключить их к электросети и воздушной магистрали. Эта серия аппаратов позволяет при тех же затратах на покупку и эксплуатацию значительно увеличить производительность. К тому же, при необходимости, можно соблюсти «классическую» точку росы +3°С. Правда при этом теряется некоторая часть производительности.
Осушители отвечают всем требованиям безопасности и защиты окружающей среды. Аппараты оснащены высокоэффективным влагоотделителем с автоматической системой дренажа.
|
Модель |
Производи-тельность при т. росы +5°С, л/сек |
Производи-тельность при т. росы +3°С, л/сек |
Давление, атм |
Длина,мм |
Ширина,мм |
Высота,мм |
Вес, кг |
|
FX 1 (FX1) 230V |
7 |
6 |
16 |
500 |
350 |
484 |
19 |
|
FX 2 (FX2) 230V |
12 |
10 |
16 |
500 |
350 |
484 |
19 |
|
FX 3 (FX3) 230V |
16 |
14 |
16 |
500 |
350 |
484 |
20 |
|
FX 4 (FX4) 230V |
23 |
20 |
16 |
500 |
350 |
484 |
25 |
|
FX 5 (FX5) 230V |
35 |
30 |
16 |
500 |
350 |
484 |
27 |
|
FX 6 (FX6) 230V |
45 |
39 |
13 |
500 |
370 |
804 |
51 |
|
FX 7 (FX7) 230V |
58 |
50 |
13 |
500 |
370 |
804 |
51 |
|
FX 8 (FX8) 230V |
69 |
60 |
13 |
560 |
460 |
829 |
61 |
|
FX 9 (FX9) 230V |
79 |
68 |
13 |
560 |
460 |
829 |
68 |
|
FX 10 (FX10) 230V |
100 |
87 |
13 |
560 |
460 |
829 |
73 |
|
FX 11 (FX11) 230V |
125 |
108 |
13 |
560 |
580 |
939 |
90 |
|
FX 12 (FX12) 230V |
148 |
128 |
13 |
560 |
580 |
939 |
90 |
|
FX 13 (FX13) 400V |
192 |
167 |
13 |
898 |
735 |
1002 |
128 |
|
FX 14 (FX14) 400V |
230 |
200 |
13 |
898 |
735 |
1002 |
146 |
|
FX 15 (FX15) 400V |
288 |
250 |
13 |
898 |
735 |
1002 |
158 |
|
FX 16 (FX16) 400V |
345 |
300 |
13 |
898 |
735 |
1002 |
185 |
Подборка фильтров для осушителей серии FX
|
Модель осушителя |
Точка росы под давлением +5°C |
Точка росы под давлением +3°C |
||||
|
Производительность |
Фильтр навходе |
Фильтр навыходе |
Производительность |
Фильтр на входе |
Фильтр навыходе |
|
|
FX 1 (FX1) |
7 |
DD9 |
PD9 |
6 |
DD9 |
PD9 |
|
FX 2 (FX2) |
12 |
DD17 |
PD17 |
10 |
DD17 |
PD17 |
|
FX 3 (FX3) |
16 |
DD17 |
PD17 |
14 |
DD17 |
PD17 |
|
FX 4 (FX4) |
23 |
DD32 |
PD32 |
20 |
DD32 |
PD32 |
|
FX 5 (FX5) |
35 |
DD44 |
PD44 |
30 |
DD32 |
PD32 |
|
FX 6 (FX6) |
45 |
DD44 |
PD44 |
39 |
DD44 |
PD44 |
|
FX 7 (FX7) |
58 |
DD60 |
PD60 |
50 |
DD60 |
PD60 |
|
FX 8 (FX8) |
69 |
DD120 |
PD120 |
60 |
DD60 |
PD60 |
|
FX 9 (FX9) |
79 |
DD120 |
PD120 |
68 |
DD120 |
PD120 |
|
FX 10 (FX10) |
100 |
DD120 |
PD120 |
87 |
DD120 |
PD120 |
|
FX 11 (FX11) |
125 |
DD120 |
PD120 |
108 |
DD120 |
PD120 |
|
FX 12 (FX12) |
148 |
DD150 |
PD150 |
128 |
DD150 |
PD150 |
|
FX 13 (FX13) |
192 |
DD280 |
PD280 |
167 |
DD175 |
PD175 |
|
FX 14 (FX14) |
230 |
DD280 |
PD280 |
200 |
DD280 |
PD280 |
|
FX 15 (FX15) |
288 |
DD280 |
PD280 |
250 |
DD280 |
PD280 |
|
FX 16 (FX16) |
345 |
DD280 |
PD280 |
300 |
DD280 |
PD280 |
Примечания:
- Напряжение питания 230В / 1ф / 50Гц
Внешние номинальные условия:
- Температура воздуха на впуске: 35° С
- Температура окружающей среды: 25° С
- Номинальное рабочее давление: 7 бар
Пограничные условия:
- Макс.температура окружающей среды: 43° С
- Макс.температура воздуха на впуске: 55° С
- Мин.температура окр.среды: 5° С
При внешних условиях окружающей среды, отличающихся от номинальных, необходимо произвести корректировку посредством спец.коэффициентов
Поправочные коэффициенты
*Расчет реальной пропускной способности осушителя производится посредством умножения номинальной пропускной способности осушителя на необходимый коэффициент (коэффициенты)Получить дополнительную информацию о технических характеристиках, стоимости, и приобрести оборудование с полным комплексом гарантийного и ремонтного обслуживания.
| Температура окружающего воздуха, °С |
Температура воздуха на впуске, °С |
Давление воздуха на впуске, бар |
|||||||||||||||||||
| Значение параметра |
25 | 30 | 35 | 40 | 45 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| Значение коэффицие |
1,00 | 0,92 | 0,84 | 0,80 | 0,74 | 1,57 | 1,24 | 1,00 | 0,82 | 0,69 | 0,58 | 0,45 | 0,90 | 0,96 | 1,00 | 1,03 | 1,06 | 1,08 | 1,10 | 1,12 | 1,13 |
