XZ серия
Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.
Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от
25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
-общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до
0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
-микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до
0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
-угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Модель |
Проив-ть |
Резьба |

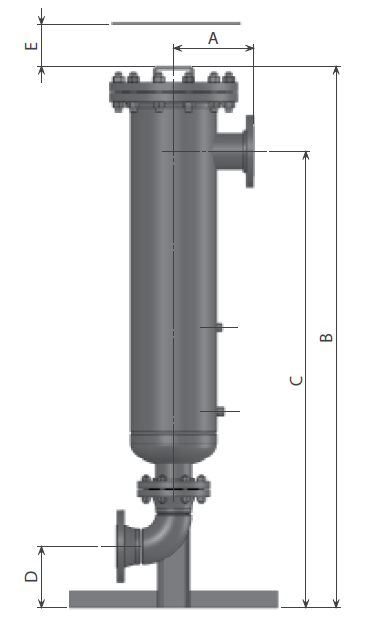

Размеры, мм |
Давление |
Вес |
Элемент |
||||||
scfm |
Nм3/ч |
A |
B |
C |
D |
E |
lbs |
кг |
||||
1 WS |
1250 |
2100 |
1/2 |
203 |
1457 | 1280 | 152 |
762 |
17.9 |
120 |
54 |
1 x XEL307 |
2 C (3μ) |
2100 |
3550 |
1/2 |
229 |
1562 | 1384 | 152 |
762 |
17.9 |
176 |
80 |
1 x XEL507 |
3 G (1μ) |
2450 |
4150 |
1/2 |
254 |
1708 | 1438 | 152 |
762 |
17.9 |
238 |
108 |
2 x XEL307 |
4 F (0,1μ) |
3700 |
6280 |
1/2 |
254 |
1708 | 1438 | 152 |
762 |
17.9 |
242 |
110 |
3 x XEL307 |
5 SF (0,01μ) |
5100 |
8660 |
1/2 |
330 |
1867 | 1546 | 203 |
762 |
17.9 |
330 |
150 |
4 x XEL307 |
6 AC |
6280 |
10650 |
1 |
330 |
1867 | 1546 | 203 |
762 |
17.9 |
452 |
205 |
5 x XEL307 |
7 AAC |
7450 |
12650 |
1 |
330 |
1867 | 1546 | 203 |
762 |
17.9 |
456 |
207 |
6 x XEL307 |
8 ACC |
9800 |
16650 |
1 |
406 |
2045 | 1689 | 203 |
762 |
17.9 |
511 |
232 |
8 x XEL307 |
9 MSC |
12350 |
20980 |
1 |
406 |
2045 | 1689 | 203 |
762 |
17.9 |
794 |
360 |
10 x XEL307 |
10 |
15000 |
25400 |
1 |
17.9 |
992 |
450 |
12 x XEL307 |
|||||
11 |
19300 |
32800 |
1 |
17.9 |
1036 |
470 |
16 x XEL307 |
|||||
12 |
24300 |
41280 |
1 |
17.9 |
1168 |
530 |
20 x XEL307 |
Также вы можете купить и другие фильтры и оборудование фирмы XEBEC.
