Фильтры тип FA
Фильтры типа FA произведены на основе собственной конструкции фирмы ALSI, предназначены для газовых станции среднего давления.
Фильтры оборудованы:
- дифференциальным манометром для измерения падения давления
- сбросной системой конденсата
- фильтрами с диаметром кожуха D > 200 стандартно оборудованы в ыстрозапорную головку
В зависимости от положения оси вкладыша и присоединительных патрубков, производятся фильтры:
- вертикальные (V) с линейной (L) или угловой (K) системой патрубков
- горизонтальные (H) с линейной (L) или угловой (K) системой патрубков
Пример обозначения:
Фильтр типа FA с вкладышем G2, расчётным давлением 0.4 MПa, патрубки DN 100 с плоскими фланцами класса PN 16, вертикальный V с угловой системой патрубков K. FA 2-0.4/100-16 KV

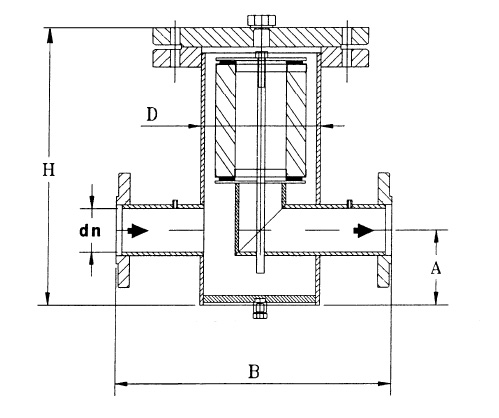

Вертикальный фильтр в линейной системе
|
Тип фильтра |
Вкладыш |
DN |
A [mm] |
В [мм] |
D [mm] |
H [mm] |
Общий объём [дм3] |
|
|
тип |
шт. |
|||||||
|
FA/0,5 |
G 0,5 |
1 |
25 40 |
50 50 |
300 300 |
108 108 |
270 270 |
1,9 2,1 |
|
FA/1 |
G 1 |
1 |
50 |
110 |
400 |
133 |
385 |
4,3 |
|
FA/1,5 |
G 1,5 |
1 |
50 80 |
110 114 |
450 450 |
159 159 |
457 455 |
7,5 8 |
|
FA/15 |
G 1,5 |
2 |
80 |
114 |
450 |
159 |
675 |
10,7 |
|
FA/2 |
G 2 |
1 |
80 100 |
105 105 |
500 500 |
219 219 |
515 571 |
15,4 17 |
|
FA/20 |
G 2 |
2 |
100 |
126 |
500 |
273 |
570 |
25,3 |
|
FA/2,5 |
G 2,5 |
1 |
100 125 |
147 147 |
500 500 |
273 273 |
560 582 |
25 25,3 |
|
FA/25 |
G 2,5 |
2 |
150 |
147 |
600 |
273 |
630 |
42 |
|
FA/3 |
G 3 |
1 |
150 |
225 |
800 |
323,9 |
722 |
44,5 |
|
FA/30 |
G 3 |
2 |
150 |
200 |
800 |
323,9 |
1050 |
71,3 |
|
FA/4 |
G 4 |
1 |
200 |
308 |
800 |
406,4 |
910 |
102 |
|
FA/40 |
G 4 |
2 |
200 |
308 |
800 |
406,4 |
1342 |
140,5 |
