FRIEDRICHS FILTERSYSTEME GMBH

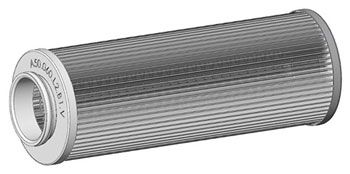

Элементы для серии 4.222
Назначение/использование
- Двойные фильтры серии 4.222 (DN 25/40/50)
- Двойные фильтры серии 4.212 (DN 25)
Сфера применения
Нагнетаемые жидкости, смазочные материалы, промышленные жидкости, газы и вода.
Конструкция
Звездообразно гофрированный специальный фильтрующий материал, продольно сваренный микроплазмой с внутренней трубкой крепления. Приклеенные концевые крышки. Уплотнение посредством кольца круглого сечения.
Чистка
Можно ли чистить?
Можно ли чистить фильтрующий элемент, зависит от материала фильтра:
В стандартном исполнении используется проволочная ткань, которую можно чистить многократно (см. отдельную памятку)
Если по желанию клиента используются иные фильтрующие материалы, вообще говоря, чистке они не подлежат (например, волокнистая масса и бумага)
При надлежащей чистке (т.е., проволочная ткань и заливочный компаунд остаются неповрежденными) число циклов очистки ограничено лишь тем, что с течением времени в ткани оседает все больше нерастворимых частиц грязи, закупоривая поры. В результате растут потери давления, а интервалы чистки сокращаются.
Этот эффект тем более силен, чем более волокнистыми, клейкими и нерастворимыми являются частицы грязи или фильтруемая среда.
Устройства очистки: По желанию мы предоставляем информационный материал по надлежащим устройствам очистки.
ВНИМАНИЕ: Проволочная ткань состоит из тонких проволочек и поэтому должна очищаться с осторожностью! Для обеспечения достаточного фильтрующего действия на сгибах фильтрующего материала не должно быть трещин и повреждений!

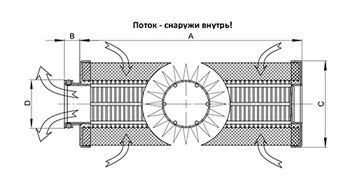

Размеры
Размеры и технические данные
|
DN |
Код длины |
A [мм] |
B [мм] |
C [мм] |
D [мм] |
Поверхность фильтра |
Разрушающий перепад |
Масса [кг] |
|
25 |
L1.B2 |
66,5 |
9,6 |
54,6 |
30 |
465 |
14 |
0,16 |
|
L2.B2 |
140,5 |
9,6 |
54,6 |
30 |
1020 |
14 |
0,26 |
|
|
L3.B2 |
207,5 |
9,6 |
54,6 |
30 |
1522 |
14 |
0,35 |
|
|
40 |
L2.B1 |
248,6 |
10 |
78,6 |
48 |
2800 |
22 |
0,75 |
|
L2.B2 |
248,6 |
10 |
78,6 |
48 |
5200 |
22 |
1,10 |
|
|
50 |
L2.B1 |
248,6 |
11 |
91,4 |
58 |
4050 |
13 |
0,96 |
|
L3.B1 |
366,0 |
11 |
91,4 |
58 |
6000 |
13 |
1,21 |
|
|
L3.B2 |
366,0 |
11 |
91,4 |
58 |
7726 |
13 |
1,47 |
Рабочие материалы
Концевые крышки: оцинкованный стальной лист (другой материал - по желанию)
Материал фильтра: Проволочная ткань optimesh® (10-100 мкм) из 1.4401 Проволочная ткань precimesh® (<10 мкм; >100 мкм) из 1.4401 вариант: стеклобумага, фильтровальная бумага, металлическое волокно (1.4404)
Уплотнения: NBR (альтернатива - FPM, специальные материалы)
Заливочный компаунд: эпоксидная смола 2K; другие - по желанию
