Магистральный фильтрующий элемент устанавливается внутри корпуса магистрального фильтра и предназначен для фильтрации сжатого воздуха от твёрдых частиц, а также паров воды и масла.
Состоит фильтрующий элемент из алюминиевого и/или пластикового каркаса, фильтрующего материала и резинового уплотнения. Фильтрующим материалом может быть намотанная в несколько слоёв синтетическое микроволокно (итальянский аналог), либо гофрированное боросиликатное стекловолокно (немецкий аналог), имеющее свойство к регенерации. Мы можем предложить нашим Клиентам оба варианта.
Фильтрующие магистральные элементы, по-другому картриджи, подразделяются на следующие типы:
- сепарирующие, встречаются довольно редко, предназначены для удаления основного конденсата в линии после компрессора. Задерживают водомасляные аэрозоли размером от
25 микрон до 5 микрон, твёрдые частицы не отделяются;
- предварительные, рекомендуются устанавливать после циклонного сепаратора или после осушителя, чтобы задерживать ржавчину, окалины, адсорбентную пыль после осушителя и прочие твёрдые частицы размером до 5-3 мкм;
-общей очистки, степень фильтрации по твёрдым частицам составляет до 1 мкм, а по маслу до
0.1 мг/м3. Рекомендуется устанавливать как промежуточный вариант между предварительным фильтром и фильтром тонкой очистки. Внешняя сторона фильтрующего элемента дополнительно снабжена губковидным поролоновым фильтрующим материалом, основная функция которого задерживать конденсат;
-микрофильтр или фильтр тонкой очистки, степень фильтрации по твёрдым частицам до
0.01 мкм, а по маслу до 0.01 мг/м3. Данный тип рекомендуется устанавливать на входе перед осушителем, угольным или стерильным фильтром. Внешняя сторона элемента, как у фильтра общей очистки, дополнительно снабжена губковидным поролоновым фильтрующим материалом;
-угольный, предназначен для очистки сжатого воздуха от паров масла и воды до 0.003 мг/м3 и удаления некоторых запахов. Устанавливается как финишный вариант в линии или перед стерильным фильтром, в случае отсутствия осушителя в магистрали.
Технические характеристики
|
Модель |
Резьба |
Расход |
Элемент |
|||
|
л/мин |
м3/мин |
м3/час |
cfm |
|||
|
CLP-0032-RM |
1/4” |
530 |
0,5 |
32 |
19 |
BST-0032-RM |
|
CLP-0064-RM |
3/8” |
1.066 |
1,1 |
64 |
38 |
BST-0105-RM |
|
CLP-0105-RM |
1/2” |
1.750 |
1,8 |
105 |
62 |
BST-0105-RM |
|
CLP-0190-RM |
3/4” |
3.116 |
3,2 |
190 |
112 |
BST-0190-RM |
|
CLP-0300-RM |
1” |
5.000 |
5,0 |
300 |
177 |
BST-0300-RM |
|
CLP-0480-RM |
1 ¼” |
8.000 |
8,0 |
480 |
283 |
BST-0480-RM |
|
CLP-0700-RM |
1 ½” |
11.660 |
11,7 |
700 |
412 |
BST-0700-RM |
|
CLP-1000-RM |
2” |
16.660 |
16,7 |
1000 |
589 |
BST-1200-RM |
|
CLP-1200-RM |
2 ½” |
20.000 |
20,0 |
1200 |
706 |
BST-1200-RM |
|
CLP-1500-RM |
3” |
25.000 |
25,0 |
1500 |
883 |
BST-1500-RM |
|
CDF-2300-RM |
3” |
36.600 |
36,7 |
2200 |
1295 |
BST-2300-RM |
|
CDF-1500-RM |
DN 80 |
25.000 |
25,0 |
1500 |
883 |
BST-1400-RM |
|
CDF-2200-RM |
DN 80 |
36.600 |
36,7 |
2200 |
1295 |
BST-2200-RM |

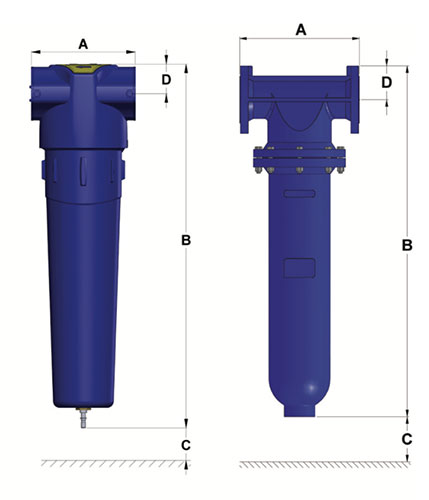

Размеры и вес
|
Модель |
A |
B |
C |
D |
Вес |
|
CLP-0032-RM |
94 |
211 |
50 |
21 |
0,7 |
|
CLP-0064-RM |
94 |
286 |
50 |
21 |
1 |
|
CLP-0105-RM |
94 |
286 |
50 |
21 |
1 |
|
CLP-0190-RM |
128 |
323 |
60 |
32 |
1,7 |
|
CLP-0300-RM |
128 |
378 |
60 |
32 |
2,1 |
|
CLP-0480-RM |
128 |
459 |
60 |
32 |
2,2 |
|
CLP-0700-RM |
190 |
560 |
80 |
50 |
4,5 |
|
CLP-1000-RM |
190 |
659 |
80 |
50 |
5 |
|
CLP-1200-RM |
190 |
659 |
80 |
50 |
5 |
|
CLP-1500-RM |
240 |
635 |
80 |
61 |
8,7 |
|
CDF-2300-RM |
240 |
985 |
80 |
61 |
15 |
|
CDF-1500-RM |
350 |
709 |
270 |
100 |
22 |
|
CDF-2200-RM |
350 |
1060 |
730 |
100 |
28 |
99.99% по отношению к частицам размером 3.0 мкм.
Начальное дифф. давление на фильтроэлементе: 30 мбар.
Также вы можете купить и другие фильтры и оборудование фирмы Bea Filtri (Bea Technologies).
