Серия ECD-B
рабочее давление 16 бар
пропускная способность 15-150 л/ч
соединение на входе 1/2’’
температурный диапазон 1,5 до 65 °C
ОБЛАСТЬ ПРИМЕНЕНИЯ
- воздушный компрессор (поршневой или винтовой)
- доохладители
- циклонный сепаратор конденсата
- ресивер
- фильтры воздуха
ПРЕИМУЩЕСТВА
- встроенная фильтрационная сетка
- компактный дизайн
- двустороннее подключение
- анодированный корпус
- бесконтактное измерение
- самоочищающийся клапан прямого действия (защищено патентом)
- диагностический контроль эксплуатации
- предупреждающий светодиодный сигнал для отображения режима ’’работа’’ и ’’тревожная сигнализация’’
- стандартное исполнение для переменного тока (опционально для постоянного тока)
- прочный корпус из алюминия
ОПИСАНИЕ
ECD-B электронные конденсатоотводчики производят полностью автоматический сброс конденсата или других неагрессивных жидкостей из систем сжатого воздуха(1). ECD-B устанавливается как внешний отводчик конденсата в любой указанной области применения.
Конденсат накапливается в приемной емкости, и, когда уровень достигает достаточного, производится вывод конденсата из системы без потерь сжатого воздуха. Электронная система оборудована точным емкостным датчиком уровня.
Специальный самоочищающийся клапан предохраняет работу ECD-B от накопления загрязнений. ECD-B также оборудован сигналом тревоги, светодиодным индикатором, кнопкой тестирования и внутренним фильтром.
ECD-B имеет широкое применение. Для неуказанных областей применения свяжитесь с производителем или вашим поставщиком.
(1) Для информации о других газах свяжитесь с производителем или вашим поставщиком.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ECD 15B (ECD15B) |
ECD 40В (ECD40В) |
ECD 90В (ECD90В) |
ECD 150В (ECD150В) |
||
|
напряжение |
115В |
115 В± 10% |
115 В± 10% |
115В±10% |
115 В ± 10 % |
|
|
230 В |
230 В ±10% |
230 В ±10% |
230 В ±10% |
230 В ± 10% |
||
|
мощность |
115В |
24 ВА |
24 ВА |
24 ВА |
24 ВА |
|
|
230 В |
24 ВА |
24 ВА |
24 ВА |
24 ВА |
||
|
Частота |
50-60 Гц |
|||||
|
Рабочее давление |
0-16 бар (0-232 psi) |
|||||
|
Пропускная способность (при 7 бар/101 psl) |
15 л/ч (0,0088 cfm) |
40 л/ч (0,023 cfm) |
90 л/ч (0,053 cfm) |
150 л/ч (0,088 cfm) |
||
|
Температурный диапазон |
1,5-65°С (35-149 °F) |
|||||
|
Соединение на входе |
R1/2" |
R1/2" |
R 1/2" |
R1/2" |
||
|
Соединение на выходе |
R1/8" |
R1/8” |
R1/8" |
R1/8" |
||
|
Рекомендуемое сечение кабеля |
3 X 0,75 мм2 |
3 X 0,75 мм2 |
3 X 0,75 мм2 |
3 X 0,75 мм2 |
||
|
Класс защиты |
IP54 |
IP54 |
IP54 |
IP54 |
||
|
Вес [кг] |
0,9 |
0,9 |
1,05 |
1,15 |
||
|

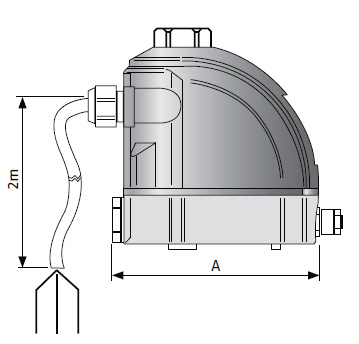

Размеры А х В х С [мм] |
120X82X125 |
120X82X125 |
120X82X135 |
120x82x150 |
||
|
Макс. производительность ком- прессор. [м3/мин] |
a |
11,6 |
29,4 |
60,6 |
111,6 1 |
|
|
b |
9,3 |
23,5 |
48,5 |
89,3 |
||
|
c |
5,8 |
14,7 |
30,3 |
55,8 |
||
|
Макс. производительность осушителя [м3/мин] |
a |
23,2 |
58,8 |
121,2 |
223,2 1 |
|
|
b |
18,6 |
47,0 |
97,0 |
178,6 |
||
|
c |
11,6 |
29,4 |
60,6 |
111,6 |
||
|
Макс. производительность фильтра [мЗ/мин] |
a |
116 |
294 |
606 |
1116 |
|
|
b |
93 |
235 |
485 |
893 |
||
|
c |
58 |
147 |
303 |
558 |
||
|
Мощность компрессора [кВт] |
ДО 30 |
ДО 75 |
до 160 |
ДО 315 |
||
При подборе конденсатоотводчика для Ваших конкретных условий учитывайте соответствующую климатическую зону:
a Северная Европа, Канада, Север США, Центральная Азия
b Центральная и Южная Европа, Центральная Америка
c Прибрежные регионы Южно-Восточной Азии, Океания, регионы Амазонии и Конго
