Серия CDI 16B
рабочее давление 16 бар
макс. пропускная способность 45 л/ч
соединение на входе 1/2’’
температурный диапазон 1,5 до 65 °C
ОБЛАСТЬ ПРИМЕНЕНИЯ
- воздушный компарессор (поршневой или винтовой)
- доохладители
- циклонный сепаратор конденсата
- ресивер
- осушитель воздуха
- фильтры воздуха
ОПИСАНИЕ
CDi16B электронные конденсатоотводчики производят сброс конденсата или других неагрессивных жидкостей из систем сжатого воздуха. CDi16B устанавливается как внешний отводчик конденсата в любой указанной области применения.
Конденсат накапливается в приемной емкости, и, когда уровень достигает достаточного, производится вывод конденсата из системы без потерь сжатого воздуха. Электронная система оборудована точным емкостным датчиком уровня, управляющим соленоидным поршневым клапаном.
Специальный самоочищающийся клапан предохраняет работу CDi16B от накопления загрязнений. CDi16B также оборудован сигналом тревоги, светодиодным индикатором и кнопкой тестирования.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - CDI 16B | ||
| Напряжение | 115 В | 115 В ± 10 % |
| 230 В | 230 В ± 10 % | |
| Мощность | 115 В | 24 В·А |
| 230 В | 24 В·А | |
| Частота | 50-60 Гц | |
| Рабочее давление | 0-16 бар (и.д.) (0 - 232 psi) | |
| Пропускная способность (при 7 бар/101 psi) | 45 л/ч (0,0235 scfm) | |
| Температурный диапазон | 1,5 - 65 °C (35-149 °F) | |
| Соединение на входе | R 1/2’’ | |
| Соединение на выходе | R 1/8’’ | |
| Рекомендуемое сечение кабеля | 3 × 0,75 мм2 | |
| Класс защиты | IP54 | |
| Вес [кг] | 0,95 | |

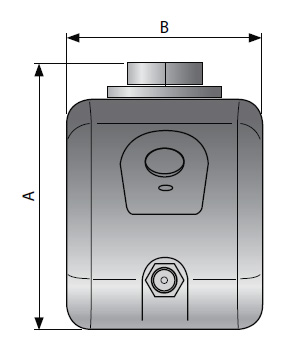

| Размеры A × B × C [мм] | 115 × 85 × 165 | |
|
Макс. производительность |
a | 34,8 |
| b | 27,9 | |
| c | 17,4 | |
|
Макс. производительность |
a | 69,6 |
| b | 55,8 | |
| c | 34,8 | |
|
Макс. производительность |
a | 348 |
| b | 279 | |
| c | 174 | |
| Мощность компрессора [кВт] | до 90 | |
При подборе конденсатоотводчика для Ваших конкретных условий учитывайте соответствующую климатическую зону:
a Северная Европа, Канада, Север США, Центральная Азия
b Центральная и Южная Европа, Центральная Америка
c Прибрежные регионы Южно-Восточной Азии, Океания, регионы Амазонии и Конго
