Bekomat 20
Характеристики
|
Производительность, м3/мин |
40 |
| Резьбовое соединение, дюйм | G 1/2 |
| Давление,бар | 16 |
Описание
Конденсатоотводчики Bekomat производятся германской фирмой Beko уже в течение многих лет, и успели зарекомендовать себя как самые надежные устройства отвода конденсата, из контролирующих его уровень
(более надежными являются только соленоидные таймерные конденсатоотводчики, и, конечно, ручные дренажные краны). На данное время в мире насчитывается более 1 миллиона установленных конденсатоотводчиков Bekomat.
| Модель | Пропускная способность по сжатому воздуху, м3/мин, при установке после | ||
| Компрессора | Фреонового осушителя[*] | Фильтра[*] | |
| Bekomat 20 | 4 | 8 | 40 |
Пропускная способность при давлении 7 бар (изб.), условиях всасывания 25°C и 60% относительной влажности, температуре сжатого воздуха на выходе из теплообменника компрессора +35°C; для осушителя с обеспечением температуры точки росы сжатого воздуха +3°C. Для моделей для повышенного давления пропускная способность указана при максимальном рабочем давлении.
Рабочая температура от +1°С до +60°С
Стандартное напряжение электропитания 230В±10%˜50Гц
[1] При условии предварительного отвода конденсата от теплообменника компрессора (например, с циклонного сепаратора)
[2] Модели с индексом CO имеют повышенную коррозионную стойкость и предназначены для отвода агрессивного конденсата, образующегося после безмасляных компрессоров (именно так - конденсат после безмасляных компрессоров агрессивнее, чем после маслозаполненных, т.к. твердые частицы в безмасляных компрессорах не могут оставаться в масле и быть затем задержаны масляным фильтром, по очевидной причине отсутствия в безмасляных компрессорах компрессорного масла, и придают конденсату более или менее выраженную кислотную реакцию). Модели Bekomat 31 и Bekomat 32 пригодны для отвода безмасляного конденсата, несмотря на отсутствие в их наименованиях суффикса CO.
Особенности и преимущества
- Чрезвычайно высокая надежность работы. Вероятность сбоев в работе Bekomat очень низка.
- Отсутствие потерь сжатого воздуха. Соленоидный клапан закрывается раньше, чем из конденсатоотводчика начинает выходить сжатый воздух.
- Полностью изолированный отсек системы управления исключает возможность попадания влаги в электронный блок управления. Степень электрической защиты конденсатоотводчиков в целом: моделей Bekomat 31 и 32 - IP54, моделей Bekomat 12 и старше - IP65.
- Удобство установки и обслуживания: младшие модели Bekomat снабжены входным штуцером с изменяемым направлением (штуцер можно повернуть входной резьбой вбок или вверх), а в старших имеется несколько входов для конденсата, что делает Bekomat очень гибкими в установке. Обслуживание проводится быстро и просто, с помощью всегда имеющихся у нас в наличии комплектов запчастей.
- Система управления сигнализирует оператору о сбоях в работе с помощью светодиодных индикаторов. Возможен и вывод сигнала на удаленный терминал (например, на сигнальную лампу или зуммер).
Габариты и вес |
|
| Вес, кг | 0.7 |
| Длина, мм | 140 |
| Ширина, мм | 72 |
| Высота, мм | 140 |
Основные характеристики |
|
| Макс. производительность компрессора, м3/мин | 4 |
| Макс. производительность осушителя, м3/мин | 8 |
| Макс. производительность фильтра, м3/мин | 40 |
| Давление рабочее мин, бар | 0.8 |
| Давление рабочее макс, бар | 16 |
Основные характеристики конденсатоотводчика |
|
| Указаны для "синей" климатической зоны | |
| Температура рабочая мин., °С | +1 |
| Температура рабочая макс., °С | +60 |
| Подвод конденсата | G 1⁄2 (1⁄2)/внутр.; G3⁄4 (3⁄4")/наружн. |
| Отвод конденсата | (шланг/угловой наконечник) G 1⁄4 (1⁄4") ø 8 - 10 mm |
| Тип обрабатываемого конденсата | маслосодержащий + не содержащий масло |
| Материал корпуса | пластик, усиленный стекловолокном |
Питание |
|
| Рабочее напряжение, В | Uac = ... ±10% 50 – 60 Hz U0 = 24Vdc -10/+25% **) |
| Потребляемая мощность, Вт | P < 2,0 VA |
| Класс защиты; | IP 55 |
| Рекомендуемый диаметр кабельной оболочки; | ø 5,8 ... 8,5 mm |
| Рекомендуемое сечение жил; | 3 X 0.75 mm2 |
 |

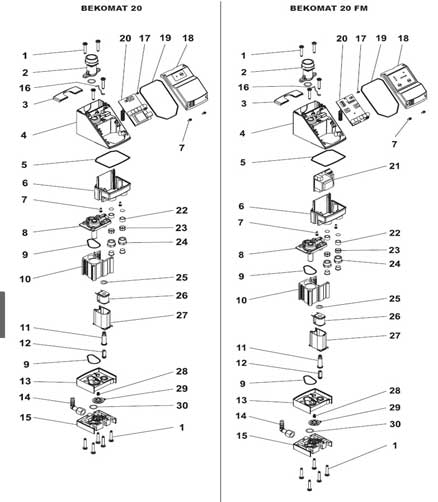

1 - Самонарезающий винт M5 x 30 TX25 2 - Впускной адаптер G¾ внутр. G½ внутр. 3 - Крышки 4 - Корпус для сенсорной печатной платы 5 - Упаковка шнура 2 x 212 6 - Корпус для платы питания 7 - Самонарезающий винт 3,5 x 10 8 - Направляющая труба 9 - Уплотнительное кольцо 31 x 2 10 - Корпус датчика (контейнер для конденсата) 11 - Основная направляющая труба 12 - Ядро клапана 13 - Мембранный колпачок 14 - Соединитель для шланга локтя 15 - Место для диафрагмы 16 - Заземляющий контакт 17 - Самонарезающий винт 2,5 x 8 18 - Передняя крышка 19 - Упаковка шнура 2 x 29 20 - Плата датчика 21 - Блок питания 22 - Уплотнительное кольцо 23 - Зажимное приспособление 24 - Зажимной болт 26 - Соленоид с проволокой 27 - Соленоидный корпус 28 - Пружина 29 - Диафрагма ø 26 30 - Уплотнительное кольцо 14 x 1,78 |
|
Старый код |
Наименование |
Новый код |
Состав |
|
XEKA20010 |
Верхняя часть корпуса в комплекте |
4003703 |
7, 18, 19, 20 |
|
XEKA20012 |
Плата "Управление" |
4003704 |
7, 18, 19, 20 |
|
XEKA20101 |
Набор изнашивающихся деталей |
4003701 |
9, 12, 28, 29, 30 |
|
XEKA20103 |
Набор изнашивающихся деталей |
4003700 |
14, 15, 29, 30 |
|
XEKA20114 |
Плата "Управление" |
4003706 |
17, 20 |
|
XEKA20115 |
Плата "Управление" |
4003707 |
17, 20 |
|
XEKA20116 |
Плата "Управление" |
4003708 |
17, 20 |
|
XEKA20117 |
Плата "Управление" |
4003709 |
17, 20 |
|
XEKA20119 |
Плата "Управление" |
4004089 |
17, 20 |
|
XEKA20201 |
Плата "Управление" |
4003705 |
17, 20 |
|
XEKA21214 |
Плата "Блок питания" (230Vac/24 Vdc) |
2001501 |
21 |
|
XEKA21215 |
Плата "Блок питания" (115Vac/24 Vdc) |
2001502 |
21 |
|
XEKA21216 |
Плата "Блок питания" (24Vac/24 Vdc) |
2001504 |
21 |
|
XEKA21217 |
Плата "Блок питания" (24Vac/24 Vdc) |
2001915 |
21 |
|
XEKA21218 |
Плата "Блок питания" (100Vac/24 Vdc) |
4001276 |
21 |
|
XEKA21219 |
Плата "Блок питания" (200Vac/24 Vdc) |
4001278 |
21 |
