EWD 330
КОНДЕНСАТООТВОДЧИК EWD 330
Работа

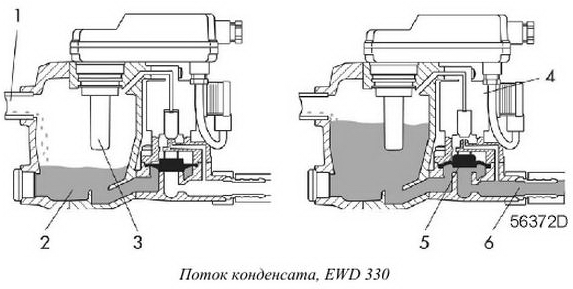

Конденсат поступает в блок слива конденсата с электронным управлением (EWD) через впускной патрубок (1) и накапливается в коллекторе (2). Емкостный датчик (3) непрерывно измеряет уровень жидкости. как только коллектор заполняется до определенного уровня, управляющий клапан (4) включается, и мембрана (5) открывает выпускное отверстие (6), выпуская конденсат. Когда сборник опорожнен, выпускной патрубок быстро закрывается без утечки сжатого воздуха.
Режим сигнализации

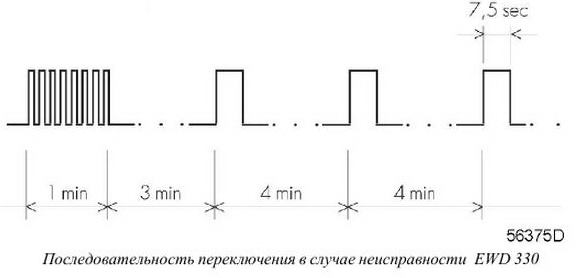

В случае неисправности начинает мигать красный светодиод, и блок слива с электронным управлением автоматически переключается в режим сигнализации, открывая и закрывая клапан в указанной ниже последовательности.
Такое состояние сохраняется до тех пор, пока не будет устранена неисправность. После устранения неисправности блок EWD автоматически вернется в нормальный режим работы. Если неисправность не устраняется автоматически, требуется техническое обслуживание.

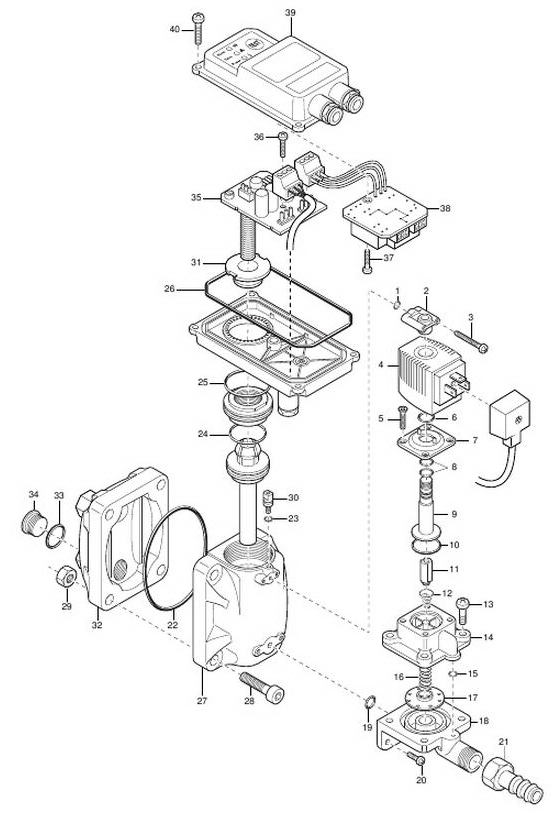

EWD 330 E, EWD 330
|
Артикул |
Номер деталей |
|
2901 0633 20 (2901063320) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 063420 (2901063420) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 0635 20 (2901063520) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 20 (2901063620) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0637 20 (2901063720) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 0638 20 (2901063820) |
22, 28, 29, 32, 33, 34 |
|
Артикул |
Номер деталей |
|
2901 0633 20 (2901063320) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 064020 (2901064020) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 064120 (2901064120) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 20 (2901063620) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0643 20 (2901064320) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 0644 20 (2901064420) |
22, 28, 29, 32, 33, 34 |
EWD 330 C HP
|
Артикул |
Номер деталей |
|
2901 0633 30 (2901063330) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 064630 (2901064630) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 0647 30 (2901064730) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 30 (2901063630) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0649 30 (2901064930) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 065030 (2901065030) |
22, 28, 29, 32, 33, 34 |
|
Артикул |
Номер деталей |
|
2901 0633 20 (2901063320) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 063420 (2901063420) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 0635 20 (2901063520) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 20 (2901063620) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0637 20 (2901063720) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 0638 30 (2901063830) |
22, 28, 29, 32, 33, 34 |
EWD 330, EWD 330 B, EWD 330 E, EWD 330 D, EWD 330 C, EWD 330 C HP, EWD 330 MB
|
Артикул |
Номер деталей |
|
2901 0632 00 (2901063200) |
35, 36 |
|
2901 0671 00 (2901067100) |
37, 38 |
|
2901 0616 00 (2901061600) |
37, 38 |
|
2901 0617 00 (2901061700) |
37, 38 |
|
2901 0618 00 (2901061800) |
26, 39, 40, 41, 42, 43 |
EWD 330 M, EWD 330 ME
|
Артикул |
Номер деталей |
|
2901 0633 20 (2901063320) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 063420 (2901063420) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 0635 20 (2901063520) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 20 (2901063620) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0637 20 (2901063720) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 0638 20 (2901063820) |
22, 28, 29, 32, 33, 34, 44 |
|
Артикул |
Номер деталей |
|
2901 0633 20 (2901063320) |
1, 10, 11, 12, 15, 16, 17, 19, 22 |
|
2901 064020 (2901064020) |
1, 2, 3, 5, 13, 14, 15, 18, 19, 20, 21 |
|
2901 0641 20 (2901064120) |
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 |
|
2901 0636 20 (2901063620) |
1, 6, 8, 10, 15, 19, 22, 23, 24, 25, 26 |
|
2901 0643 20 (2901064320) |
1, 19, 22, 23, 24, 27, 28, 29, 30, 31 |
|
2901 0644 20 (2901064420) |
22, 28, 29, 32, 33, 34, 44 |
EWD 330 M, EWD 330 MC, EWD 330 ME
|
Артикул |
Номер деталей |
|
2901 0632 00 (2901063200) |
35, 36 |
|
2901 0671 00 (2901067100) |
37, 38 |
|
2901 0616 00 (2901061600) |
37, 38 |
|
2901 0617 00 (2901061700) |
37, 38 |
|
2901 0618 00 (2901061800) |
26, 39, 40, 41, 42, 43 |
