FSI

FSI

Эффективность и производительность

Корпуса рукавных фильтров FSI входят в число изделий, наиболее часто включаемых клиентами в свои спецификации. Благодаря своей надежности и простоте в использовании наши корпуса помогут повысить производительность и эффективность линий по обработке жидкостей. Корпуса конструируются так, чтобы сделать работу рукавных фильтров FSI Polyloc® еще более эффективной. Корпуса также могут использоваться в комбинации с традиционными кольцевыми рукавными фильтрами. Корпуса изготавливаются в соответствии с нормами ASME на наших предприятиях, сертифицированных ASME. Кроме того, мы можем изготавливать корпуса фильтров с учетом различных международных стандартов и нормативных требований.

Компания FSI прошла сертификацию по ISO 9002. Специалисты нашей службы контроля качества оценивают рабочие характеристики корпусов FSI на всех этапах производства, чтобы обеспечить их безупречное функционирование в дальнейшем.

Корпуса фильтров для всех областей применения

Корпуса рукавных фильтров стандартно комплектуются одинарным уплотнением, трубами и перфорированными металлическими камерами. Эти корпуса требуют минимального техобслуживания, их просто чистить, все части взаимозаменяемы.

Если вам нужен корпус для 1 или 99 рукавных фильтров, если вы ищете надежные корпуса с хорошими рабочими характеристиками, то корпуса фильтров FSI – лучшее решение для вас.

Характеристики корпусов рукавных фильтров:

• Патентованная конструкция крышки обеспечивает надежный захват рукава. Крышка оснащена поворотно-откидными болтами с проушинами, которые облегчают замену рукавного фильтра.
• Фиксирующие камеры сконструированы так, чтобы избежать необходимости в уплотнениях, располагаемых под камерой.
• При подборе корпусов следует обратить внимание на множество предлагаемых вариантов, включая внутренние покрытия и материалы корпусов (углеродистая или нержавеющая сталь). Нестандартные материалы, например, титан, сплавы Hastelloy B&C, сплав Alloy 20 – по запросу.
• Быстрооткрываемая крышка FSI позволяет значительно сократить время, требуемое на замену фильтра, повысить уровень безопасности. Крышкой оснащаются все корпуса, рассчитанные на несколько рукавов.
• В линейку изделий FSI входят корпуса, не соответствующие нормам ASME, но предлагающие эффективную фильтрацию по доступным ценам. Марка FSI - это качество и выгода.
• Трансформируемый корпус фильтра FSI X100 из легкого полипропилена отличается стойкостью к воздействию широкого ряда химикатов. Этот корпус – экономически выгодная альтернатива металлическим корпусам, он пригоден к применению во многих областях. Корпус может использоваться в комбинации с полипропиленовым фетром серии FSI X01, полипропиленовой моноволоконной сеткой и рукавными микроволоконными фильтрами Polymicro®.

Корпуса патронных фильтров

Корпуса патронных фильтров FSI конструируются так, чтобы сделать использование патронных фильтров FSI максимально эффективным. Как и при производстве рукавных фильтров, мы придерживаемся высоких стандартов качества, изготавливая корпуса патронных фильтров согласно нормам ASME на наших предприятиях, прошедших сертификацию ASME.

В зависимости от потребностей клиентов корпуса патронных фильтров могут быть изготовлены с трубами разных размеров, с различными типами соединений и из разнообразных материалов.

Инженеры FSI оценят ваши потребности и помогут подобрать патронные фильтры нужного размера, а также количество требуемых патронов и необходимый размер корпусов.

Характеристики корпусов патронных фильтров:

• При подборе корпусов следует обратить внимание на множество предлагаемых вариантов, включая внутренние покрытия и материалы корпусов (углеродистая или нержавеющая сталь). Нестандартные материалы, например, титан, сплавы Hastelloy B&C, сплав Alloy 20 – по запросу.
• Размер корпусов может варьироваться от 9.75” до 40”.
• Корпуса стандартных размеров предполагают использование от одного 9.75” (10”) (FSC10) до восьмидесяти патронов (FSC 8030 на восемьдесят 30” патронов). Корпуса других размеров поставляются по запросу.
• Универсальное гнездо для фильтровального патрона FSI обеспечивает герметичное уплотнение и продлевает срок службы всех корпусов патронных фильтров.
• Универсальное гнездо для фильтровального патрона FSI пригодна для фильтровальных патронов DOE и 222.
• Трансформируемый корпус фильтра FSI X100 из полипропилена отличается стойкостью к воздействию широкого ряда химикатов. Этот корпус – экономически выгодная альтернатива металлическим корпусам, он пригоден использования с патроном X20, эквивалентным двадцати 10” традиционным патронам.
• Трансформируемый корпус FSI X100 также облегчает чистку внутренних поверхностей и обеспечивает герметичное уплотнение. Пригоден для рукавных и патронных фильтров.

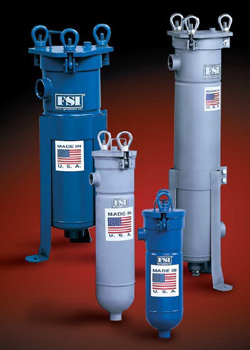

КОРПУСА BFN

КОРПУСА BFN

Введение

Если вы ищете экономически выгодный корпус фильтра, характеризующийся прочностью и надежностью, ваш выбор – корпуса фильтров серии FSI BFN. Несмотря на то, что на корпусах серии BFN нет знака соответствия ASME, вы сможете убедиться в их преимуществах, так как это низкозатратные корпуса, изготовленные в соответствии с теми же стандартами и с применением того же опыта, что и все прочие корпуса фильтров FSI.

Характеристики:

• Нестандартное расположение входа/выхода с одной стороны (тип 8)
• Корпуса с трубной разводкой
• Одинарное уплотнение крышки
• Модели, рассчитанные на разные скорости потока:
*BFN11 - 80 гал/мин
*BFN12 - 200 гал/мин
*BFN13 - 25 гал/мин
*BFN14 - 40 гал/мин
• Варианты соединений: резьбовое или фланцевое: BFN 11, 12: 1”, 1 1/4”, 1 1/2”, 2”, 2 1/2”, 3”, 4” BFN 13, 14: 1”, 1 1/4”, 1 1/2”, 2”

Материал

Из углеродистой стали, нержавеющей стали марок 316/ 316L.
Нержавеющая сталь марки 304/ 304L – по запросу.

Материал уплотнения

Нитрилкаучук BUNA-N, Teflon® (инкапсулированный) и Viton. Прочие материалы – по запросу.

Опции

Возможно изготовление корпусов на удлиненных ножках и с вытесняющими баллонами.

ПРИМЕЧАНИЕ: Максимальная пропускная способность GPM (галл/мин) – это МАКСИМАЛЬНАЯ СКОРОСТЬ ПОТОКА, рекомендованная для корпуса БЕЗ смонтированных фильтровальных рукавов. За основу расчетов взята вода. Какое-либо увеличение вязкости жидкости или монтаж фильтровальных рукавов приведет к значительному снижению максимальной пропускной способности GPM. Для получения информации о размерах корпусов обратитесь к представителю FSI.

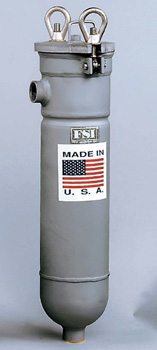

КОРПУСА BFC

КОРПУСА BFC

Введение

В качестве альтернативы высококачественным и экономически выгодным корпусам серии BFN компания FSI предлагает корпус серии BFC. Серия BFC полностью отвечает требованиям ASME, создается в соответствии с теми же высокими стандартами, что и прочие корпуса фильтров. Корпус BFC номинальным давлением до 300 PSI – решение, обеспечивающее высокое качество и экономичную фильтрацию.

У вас есть возможность приобрести экономически выгодный корпус фильтра, изготовленный на нашем предприятии, прошедшем сертификацию ASME.

Характеристики:

• Вход/выход расположены с одной стороны, что облегчает присоединение манифольда
• Корпус с трубной разводкой
• Одинарное уплотнение крышки
• Модели, рассчитанные на разные скорости потока:
*BFC11 - 80 гал/мин
*BFC12 - 200 гал/мин
*BFC13 - 25 гал/мин
*BFC14 - 40 гал/мин
• Варианты соединений: резьбовое или фланцевое: BFC11, 12: 1”, 1 1/4”, 1 1/2”, 2”, 2 1/2”, 3”, 4” BFC13, 14: 1”, 1 1/4”, 1 1/2”, 2”

Материал

Нержавеющая сталь 304/304L или нержавеющая сталь 316/316L.

Материал уплотнения

Нитрилкаучук BUNA-N, Teflon® (инкапсулированный) и Viton. Прочие материалы – по запросу.

Опции

Возможно изготовление корпусов на удлиненных ножках и со сливными отверстиями.

* ПРИМЕЧАНИЕ: Максимальная пропускная способность GPM (галл/мин) – это МАКСИМАЛЬНАЯ СКОРОСТЬ ПОТОКА, рекомендованная для корпуса БЕЗ смонтированных фильтровальных рукавов. За основу расчетов взята вода. Какое-либо увеличение вязкости жидкости или монтаж фильтровальных рукавов приведет к значительному снижению максимальной пропускной способности GPM. Для получения информации о размерах корпусов обратитесь к представителю FSI.

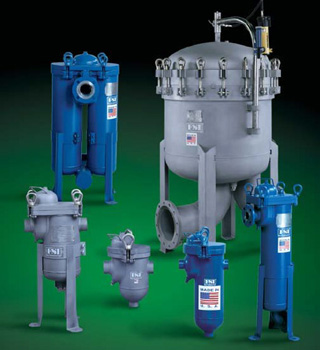

КОРПУСА FSPN

КОРПУСА FSPN

Введение

Если говорить о линейке фильтров, идеально подходящей практически для всех областей применения, то это, несомненно, линейка корпусов FSI FSPN. В зависимости от потребностей вы можете выбрать миниатюрный корпус для одного фильтровального рукава FSPN-35, «рабочую лошадку» FSPN-40 или FSPN-85, или сдвоенный корпус FSPN-250. Корпуса фильтров FSPN могут быть оснащены крышками с гидравлическими подъемниками.

Все корпуса фильтров FSI конструируются, изготавливаются и маркируются в соответствии с действующими требованиями на наших предприятиях, прошедших сертификацию ASME. Стандартная комплектация, включающая в себя одинарное уплотнение, трубная разводка и прочные, перфорированные металлические камеры, является гарантией надежности и стабильной работы. Более подробная информация содержится в рекламных проспектах.

Характеристики:

• Свободный доступ ко всем частям облегчает чистку.
• Полнопроходные отверстия, не ограничивающие пропускную способность.
• Одинарное уплотнение крышки.
• Надежная фиксация рукава.
• Гидравлический подъемник крышки – опция.
• Резьбовое или фланцевое соединение.
• Корпуса FSPN изготавливаются из стандартных материалов, включая углеродистую сталь и нержавеющую сталь 316.
• Дополнительные материалы - Hastelloy C, нержавеющая сталь марок 304, 304L, 316L, титан и Alloy 20.
• Корпуса конструируются и изготавливаются согласно нормам ASME (где применимо). Возможно обеспечение соответствия нормам CRN & CE.
• Все корпуса соответствуют нормам OSHA.
• Корпуса на несколько фильтровальных рукавов оснащаются соединениями для подключения в линию или отводами. В стандартную оснастку входят фланцевые фитинги.
• Корпуса с одним фильтровальным рукавом имеют конструкцию «вход сбоку/выход снизу»; другие конфигурации доступны в качестве опций.
• Корпуса с одним фильтровальным рукавом для санитарной обработки и различных покрытий – см. модели FSPN - 21,31,42 и 82.

Номинальное давление

100, 150 или 300 PSI. Прочие значения – по запросу клиента.

Опции

• Допуск на коррозию, частичная или полная рубашка. Модели с индексами до FSPN250 оснащены регулируемыми ножками.
• Различные варианты покрытий.
• Прочные, сетчатые камеры.
• Санитарно-техническая арматура

Номер модели Число рукавов Размер рукава Площадь поверхности рукава, фут Площадь поверхности корпуса, фут 2 Размер входа и выхода Макс. скорость потока, гал/мин
FSPN-20 (FSPN20) 1 3 0.5 0.5 1” 25
FSPN-35 (FSPN35) 1 4 1.0 1.0 1” 45
FSPN-40 (FSPN40) 1 1 2.0 2.0 2” 90
FSPN-85 (FSPN85) 1 2 4.4 4.4 2” 200
FSPN-250 (FSPN250) 2 2 4.4 8.8 3-4” 400
FSPN-355 (FSPN355) 3 2 4.4 13.2 3-4” 600
FSPN-800 (FSPN800) 4 2 4.4 17.6 4-6” 800
FSPN-1100 (FSPN1100) 6 2 4.4 26.4 4-6” 1200
FSPN-2000 (FSPN2000) 8 2 4.4 35.2 6-8” 1600
FSPN-2500 (FSPN2500) 10 2 4.4 44.0 8-10” 2000
FSPN-3000 (FSPN3000) 12 2 4.4 52.8 8-10” 2400
FSPN-3500 (FSPN3500) 14 2 4.4 61.6 10-12” 2800
FSPN-4000 (FSPN4000) 16 2 4.4 70.4 10-12” 3200
FSPN-4200 (FSPN4200) 18 2 4.4 79.2 10-14” 3600
FSPN-4500 (FSPN4500) 20 2 4.4 88.0 10-14” 4000
FSPN-4800 (FSPN4800) 22 2 4.4 96.8 10-14” 4400
FSPN-5000 (FSPN5000) 24 2 4.4 105.6 10-14” 4800



* ПРИМЕЧАНИЕ: Максимальная пропускная способность GPM (галл/мин) – это МАКСИМАЛЬНАЯ СКОРОСТЬ ПОТОКА, рекомендованная для корпуса БЕЗ смонтированных фильтровальных рукавов. За основу расчетов взята вода. Какое-либо увеличение вязкости жидкости или монтаж рукавов приведет к значительному снижению максимальной пропускной способности GPM. Для информации о размерах корпусов обратитесь к представителю FSI.

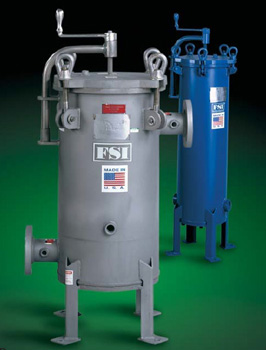

КОРПУСА ПАТРОННЫХ ФИЛЬТРОВ FSC

КОРПУСА ПАТРОННЫХ ФИЛЬТРОВ FSC

Введение

Корпуса серии FSC входят в популярную линейку корпусов для патронных фильтров компании FSI. Эти изделия призваны решать широкий круг задач в различных областях применения и рассчитаны на работу с количеством фильтровальных патронов в диапазоне от 1 до 88. Корпуса нестандартных размеров поставляются по запросу. Корпуса для патронных фильтров изготавливаются из стандартных материалов: углеродистой стали, нержавеющей стали марок 304 и 316. Возможно также изготовление корпусов из таких материалов как титан, сплав Hastelloy, сплав Alloy 20 и пр.

В зависимости от потребностей вы можете выбрать простую и надежную модель с одним фильтровальным патроном, например, FSCN-30 (один 30” патрон), малогабаритные корпуса на шесть патронов серии FSCN-600 или компактные корпуса на три фильтровальных патрона серии FSCN-300. По размеру все корпуса рассчитаны на работу со всем диапазоном фильтровальных патронов от 9.75” (10”) до 40”. Для решения задач, требующих высокой пропускной способности, предназначены корпуса серии FSCN-1230: двенадцать 30” патронов, закрываются на пять болтов с проушинами, оснащаются крышками с поворотным устройством и рукояткой для быстрой замены патрона и сокращения времени простоя. Более подробная информация содержится в рекламных проспектах.

Характеристики:

• Установка всех деталей фильтра осуществляется сверху, поэтому отсутствует необходимость в демонтаже отстойного резервуара.
• Корпуса FSC изготавливаются из стандартных материалов: углеродистой стали и нержавеющей стали марок 304 и 316.
• В качестве опции возможно использование таких материалов как сплавы Hastelloy B & C, титан и сплав 20
• Корпуса конструируются и изготавливаются согласно нормам ASME (где необходимо)
• Все корпуса отвечают требованиям стандартов OSHA
• Модели, начиная с FSC-4000 и далее, оснащаются быстрооткрываемой крышкой, что значительно повышает уровень безопасности и позволяет сократить число замен.
• Корпуса, рассчитанные на работу с несколькими патронными фильтрами, имеют возможность подключения в линию или оснащаются отводами, а также предусмотрено фланцевое или резьбовое соединение.
• Стандартные корпуса FSC рассчитаны на стандартное седло фильтровального патрона, которое подходит как для стандартных патронов DOE так и для 222 патронов.

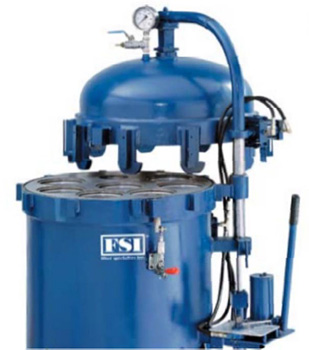

КОРПУСА С БЫСТРООТКРЫВАЕМОЙ КРЫШКОЙ

КОРПУСА С БЫСТРООТКРЫВАЕМОЙ КРЫШКОЙ

Введение

Ответом компании FSI на внедрение экономных по времени производственных процессов стала разработка корпуса с быстрооткрываемой крышкой. Это инновационная альтернатива открыванию и закрыванию корпусов вручную. Благодаря уникальной системе направляющих крышка легко приводится в действие нажатием рычага, поворачивается и фиксируется в поднятом положении, тогда как ослабление одного или двух болтов в традиционных корпусах требует гораздо больше времени. Независимо от того, оснащен ли корпус 4 или 24 фильтровальными рукавами, 20 или 88 фильтровальными патронами, открывание крышки корпуса займет равное количество времени. Крышка полностью открывается за тридцать секунд, значительно сокращая время, необходимое на замену фильтра. Эта конструкция позволит вам снизить эксплуатационные расходы и сделать процедуру замены фильтра проще и безопасней.

Характеристики безопасности

• В стандартную комплектацию входит щиток защиты от брызг. Щиток крепится непосредственно к крышке корпуса.
• Ручной клапан сброса давления обеспечивает сброс давления перед открыванием крышки.
• Индикатор/фиксатор показывает открыт или закрыт корпус фильтра.
• Предохранительная защелка блокирует крышку в поднятом положении, обеспечивая беспрепятственный доступ к фильтровальному материалу.
• Центрирующий штифт обеспечивает правильное положение крышки относительно корпуса фильтра.

Материал КРЫШКИ

Из того же материала, что и корпус фильтра

Материал уплотнения

Нитрилкаучук BUNA-N, каучук EPDM или Viton

Номинальное давление

До 150 PSI

Активация крышки

Гидравлическое устройство или механическое устройство винтового типа в качестве опции

Характеристики:

• Система скользящих направляющих облегчает открывание и закрывание крышки корпуса и не требует использования крепежных болтов.
• Сменные износные прокладки снижают нагрузку на направляющие и продлевают срок службы корпуса.
• Крышкой оснащаются корпуса на несколько фильтровальных рукавов серий FSPN800 – FSPN5000, а также корпуса на несколько фильтровальных рукавов серий FSC4000 – FSC8800. Возможно проектирование по индивидуальным заказам.

Комплектация

Быстрооткрываемая крышка устанавливается на корпусах патронных фильтров FSI серий FSC4000 – FSC8800. Корпуса патронных фильтров FSI проектируются, изготавливаются и маркируются согласно нормам на наших предприятиях, сертифицированных ASME. Корпуса комплектуются трубами разных размеров, возможен выбор типа соединений и материалов. Возможно проектирование по индивидуальным заказам.

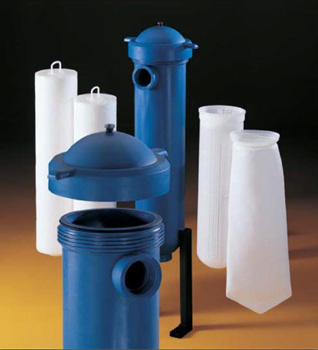

ТРАНСФОРМИРУЕМЫЙ КОРПУС X100

ТРАНСФОРМИРУЕМЫЙ КОРПУС X100

Введение

В различных областях промышленности предъявляются разные требования к оборудованию и фильтровальным материалам. Поэтому нами был создан уникальный трансформируемый корпус X100. Прочный, легкий и экономичный корпус характеризуется стойкостью к воздействию широкого ряда химикатов и с легкостью трансформируется для работы с рукавными или патронными фильтрами. Пользователь может выбрать фильтровальный материал и конструкцию, отвечающие существующим потребностям.
X100 изготавливается из легкого полипропилена с УФ-стабилизатором и пригоден для использования в любых погодных условиях. Специально разработанная резьбовая крышка обеспечивает герметизацию и дегерметизацию без применения дополнительных приспособлений.

Характеристики:

• Корпус из 100% полипропилена отличается легкостью и стойкостью к воздействию химикатов.
• Конструкция Х100 «чистые стенки» облегчает выполнение чистки вручную или путем промывки.
• В зависимости от требований универсальный корпус X100 легко трансформируется для работы с рукавными или патронными фильтрами.

В зависимости от требований к процессу фильтрации корпус X100 может использоваться для рукавных или патронных фильтров.

Возможна комплектация дифференциальным манометром для контроля производительности и защиты работающего фильтра путем индикации необходимости замены деталей фильтра.

• Надежное уплотнение как рукавных, так и патронных фильтров исключает возникновение протечек.
• Дифференциальный манометр укажет на необходимость замены деталей фильтра.
• Манометр устанавливается непосредственно на монтажное основание корпуса и обеспечивает индикацию разности давлений в одном из двух диапазонов: 6-8 PSID или 15-20 PSID.
• Перед началом использования ознакомьтесь с опубликованными материалами по химической совместимости.

Спецификация корпуса

Пластиковый корпус для рукавных фильтров, модель X-100B, включая корпус, крышку, камеру и уплотнение крышки (BUNA)
Пластиковый корпус для патронных фильтров, модель X-100C, включая корпус, крышку, пластину патрона, уплотнение крышки и уплотнение пластины (BUNA)
Ном. давление: 100 PSIG при рабочей температуре воды 110°F

Опции: уплотнение крышки или пластины

Viton, нитрилкаучук BUNA-N, этиленпропилен

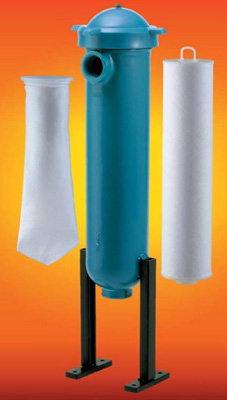

ТРАНСФОРМИРУЕМЫЙ КОРПУС X100

ТРАНСФОРМИРУЕМЫЙ КОРПУС X100

Фильтровальные рукава X01

Фильтровальный рукав FSI X01 диаметром 6”и длиной 20” имеет площадь поверхности 2 квадратных фута (0.186 м2), что эквивалентно размеру рукава #1. X01 оснащается патентованным кольцом Polyloc® , обеспечивающим герметичное уплотнение между рукавом и стенкой корпуса, что исключает возможность протечки. Прочная полипропиленовая камера поддерживает X01. Кольцо Polyloc рукава X01 прилегает непосредственно к манжете камеры, обеспечивая дополнительную опору.

Модели фильтровальных рукавов:

• BPONG (полипропилен), микронаж: 1, 5, 10, 25, 50 и 100.
• BPMO (полипропиленовая сетка), микронаж: 100, 150, 200, 250, 300, 600 и 800.
• BPOMF (полипропиленовое микроволокно), микронаж: 1, 2, 10, 25, 90 и 0A.

Фильтровальные картриджи X20

X20 Polyseal – это глубинный патронный фильтр с градиентом пористости, рассчитанный на большую грязеемкость. Патрон диаметром 5.5”и длиной 23.25”имеет общий объем 500 кубических дюймов. Лабораторные испытания показали, что X20 удерживает в 20 раз больше загрязнений, чем стандартные 10” фильтровальные патроны.

Патрон X20 Polyseal имеет открытую с одного конца конструкцию, направляющую жидкость из глубины патрона через фильтр. Встроенная рукоятка в верхней части патрона облегчает установку и демонтаж X20. Нижняя часть патрона оснащена патентованным концевым фитингом Polyseal, обеспечивающим герметичное уплотнение без использования двойных кольцевых прокладок или дополнительных плоских прокладок. X20 плотно устанавливается на пластине и не требует использования пружин для его фиксации.

Модели патронных фильтров:

• CMMF (полипропиленовое микроволокно), микронаж: 1, 5, 10, 25, 50, 75 и 100.

FSI FSI Filter CMMF-2-X20 4
FSI FSI Filter CMMF-5-X20 4
FSI FSI BPOMFOAP2P 74
