Приборы для проверки целостности фильтроэлементов в фармацевтическом производстве
Согласно действующим нормативным требованиям на производстве стерильный фильтр должен проверяться на целостность в рабочем порядке. При этом рекомендации европейских и американских нормативных документов несколько отличаются. Требования согласно документа FDA рекомендуют проведение теста на целостность только после проведения фильтрации (Post-Use), в то время как согласно дополнения №1 по EG GMP целостность стерильного фильтра должна проверяться
Рис. 1. Прибор Palltronic Flowstar XC с прибором считывания штрихкодов – преимущества использования благодаря простым вспомогательным средствам ввода данных и интуитивному интерфейсу
«по соответствующей методике перед и непосредственно после каждого использования». Для обеспечения безопасности производства проверка фильтра после использования безусловно необходима. Также целесообразно по экономическим соображениям проверять целостность и пригодность фильтроэлемента прежде, чем в процессе производства фильтр начнет контактировать с очень дорогим продуктом – то есть проводить тест до использования.
Методика проведения теста на целостность – история и современность
Способ тестирования фильтроэлемента на целостность зависит, прежде всего, от материала мембраны. Для гидрофильных фильтров наиболее распространенными являются тест прямого потока (Forward Flow Test (FF)), который также называется Diffusive Flow Test, и тест точки пузырька (Bubble Point Test (BP)). Оба теста могут проводиться с использованием специальных жидкостей для смачивания (чаще всего это смесь спирта и воды), которые также применяются и для гидрофобных фильтров. Тест на проникновение воды – Water Intrusion Test (WIT), с помощью которого могут тестироваться гидрофобные фильтры, используется без применения органических растворителей, в частности, перед использованием фильтра. Важным условием теста прямого потока (FF) и теста точки пузырька (BP) является полное смачивание фильтрационных мембран. Обычно в качестве жидкости для смачивания можно использовать воду, смесь воды и алкоголя, или сам фильтруемый продукт. Тест точки пузырька (BP) является самым старым методом проверки на целостность. Раньше он использовался как визуальный тест для грубых фильтрационных мембран. Возможные дефекты в фильтре определялись визуально при наблюдении цепи пузырьков, поступающих из фильтрационной мембраны на поверхность. Общепринятый способ проверки микропористых фильтров в установленном состоянии сегодня проводится иначе. Тестовое давление, которое подается на тестируемую смоченную мембрану, повышается постепенно, при этом поток воздуха через мембрану для каждого значения давления заранее определен. В момент, когда давление достигает значения, при котором оно превышает капиллярные силы самых больших пор в фильтре, измеряемый поток воздуха непропорционально возрастает. Измерительным прибором это явление отмечается как давление пузырька (Bubble Point). Таким образом, тест точки пузырька (BP), проводимый в настоящее время, основан на выявлении больших пор среди пор, распределенных по мембране. В отличие от визуального теста, проводимого ранее для грубых мембран, который в достаточной мере мог выявить только отдельные дефекты, такое определение дефектов, или больших пор, негативно влияющих на улавливающую способность микропористого фильтра, на современном уровне является недостаточным. По этой причине многие производители фильтров рекомендуют при проверке целостности фильтроэлементов пользоваться не только одним тестом точки пузырька (BP). Тест прямого потока (FF), который является сравнительно новым способом, проводится при постоянном тестовом давлении ниже давления пузырька (Bubble Point). В результате разницы давления на поверхности мембраны используемый для теста газ проникает через смоченную мембрану, причем тестовым прибором измеряется величина диффузионного потока. Возможные дефекты повышают величину этого потока, так что тест прямого потока (FF) в первую очередь определяет искомые дефекты, и в меньшей степени проводит проверку на наличие больших пор. Тест на проникновение воды (WIT) по принципу измерения подобен тесту прямого потока (FF). Правда, гидрофобная мембрана не смачивается, а полностью покрывается водой и нагружается давлением. Вода выдавливается из гидрофобной мембраны, однако незначительное количество воды испаряется в условиях повышенного давления на поверхности раздела фаз и проходит сквозь мембрану в виде пара. Этот поток полученного пара измеряется, причем повышенный поток свидетельствует о поврежденной мембране. Повышенный поток вызван дефектами, которые способствуют непосредственному прохождению воды через гидрофобную мембрану. В фармацевтической промышленности для проведения теста на целостность, как правило, используются полуавтоматические приборы (рис. 1, 2). При приобретении нового прибора, наряду с его стоимостью, важно учесть и ряд других критериев, которые в значительной степени влияют на выбор.
Легкость в эксплуатации приборов (простота в управлении)
Важным критерием эффективного и надежного использования прибора для проведения теста на целостность является простота в управлении, как для квалифицированного персонала, так и для пользователя с недостаточным уровнем квалификации. Логичная последовательность в функциях управления системы для оператора значительно облегчает пользование прибором. Кроме того, современные приборы позволяют сохранить результаты тестирования отдельных фильтров, а в дальнейшем, при необходимости, эти результаты можно легко вызвать из памяти. У пользователя должна быть возможность просматривать результаты тестов с самого начала тестирования, поскольку тестирование и работа с неправильными параметрами может привести к нежелательным последствиям для производства. В этом отношении прибор для считывания штрихкодов Barcode Reader в значительной степени облегчает работу. Это устройство ускоряет ввод данных о фильтре и одновременно снижает риск введения ошибочных показаний. Задача прибора для проверки целостности фильтров заключается в проверке установленных на производстве фильтров различных производителей. Типичными параметрами теста прямого потока (FF) и теста на смачивание (Wasserintrusionstest) является измерение тестового давления и граничного/предельного давления потока, а при тесте пузырька (BP) – определение минимально допустимого давления точки пузырька (Bubble Point). Если от прибора требуется измерение и других параметров, то необходимо учитывать, что эти параметры и их влияние на конечный результат измерения известны только производителю прибора.
Точность измерения и документация

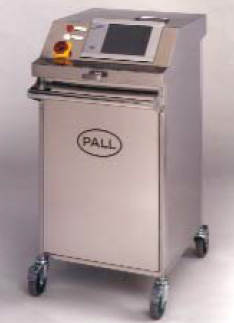

Рис. 2. Прибор Palltronic AquaWIT – прибор для проведения теста на целостность с полуавтоматическим заполнением. Опорожнение и сушка гидрофобных фильтров
Точность измерения в значительной степени определяет конечные результаты измерения, которые пользователь может получить и определить только путем калибровки. С точки зрения измерения, прибор для измерения целостности фильтроэлементов точно определяет потоки, проходящие при определенном давлении через мембрану. Для всех приборов измерение давления откалибровано стандартным образом, что важно для установки тестового давления. Поскольку при тесте прямого потока (FF) и при тесте на проникновение воды (WIT) измеряются величины потоков, в качестве калибровки для нее используются базовые значения потока (ссылки из баз данных). Характерно, что тест точки пузырька (BP), как самый старый тест, избежал калибровки, поскольку для него не существует необходимых базовых средств контроля. Наряду с собственно функцией тестирования при проведении теста на целостность, исключительно важное значение имеет также сохранение результатов тестирования. При этом приборы для тестирования должны полностью регистрировать данные, которые были введены для проведения тестирования. Это же касается и результатов измерений. Поразительно, но данное условие не является обязательным для всех коммерческих приборов, представленных на рынке. Кроме того, необходимо наряду с обязательно проведенными тестами также регистрировать и документировать ошибочные или прерванные тесты, которые обозначались бы определенными сигналами ошибки. Только таким образом можно рационально планировать и проводить дальнейшие действия.
Рис. 3. Автоматизация или передача данных при помощи различных технологий – через кабельное или беспроводное подключение
Документация, содержащая результаты тестирования, может быть представлена как в печатной, так и в электронной форме, причем последняя играет все более важную роль. Особенно следует принимать во внимание взаимосвязь и надежность данных. Это же оговаривается и в существующих предписаниях, касающихся сохранения данных, что подробно описано в пункте 21 Кодекса (инструкции) федеральных нормативов (Code of Federal Regulations (21 CFR Part 11). Необходимая нормативная документация ограничивается не только протоколами тестирований, но и содержит сопроводительную документацию для прибора. К ней относятся руководства по эксплуатации, документация, содержащая техническую спецификацию прибора и относящиеся к ней квалификационные тесты. В случае необходимости пользователь на фармацевтическом производстве должен уметь обращаться к стандартной документации производителя прибора. Таким образом, если серийный прибор классифицирован по стандартам GAMP 5 (Good Automated Manufacturing Practice), категория 3, то это требует со стороны обслуживающего персонала соблюдения URS (спецификация технических требований для пользователя – User Requirements Specification) и наличия свидетельства, подтверждающего соблюдение этой спецификации. Здесь также допускается обращение к общей документации производителя прибора.
Подключение к автоматическим системам/интеграция в систему
Современные приборы для проверки целостности могут быть подключены к автоматизированным процессам, при этом управление ними может осуществляться при помощи общей удаленной системы управления процессом. В этом случае выбор двухсторонней коммуникации является благоприятным фактором, поскольку системой управления посредством устройства Profibus осуществляется передача команд, введение параметров в прибор и получение результатов. В современном производстве особенно важную роль играет сопутствующее оснащение – подключения и приборы, которые с самим процессом тестирования на целостность связаны лишь косвенно. В современных приборах для проверки на целостность большое значение играет подключение к сети – по кабелю или беспроводным способом (рис. 3).
Заключение
Существенным моментом при выборе прибора для поверки целостности фильтроэлементов является простое и надежное проведение самого теста на целостность для получения однозначных результатов тестирования высокой точности. Это обеспечивается во многом благодаря точной документации и валидации со стороны производителя прибора. Возможность гибкого подключения данных приборов в электронную систему управления, сбора и контроля данных в будущем будет приобретать все более важное значение.
